Steckgeh Kit 5Pol Jmptyco Amp Superseal

5-poligt stiftkontaktset för AMP Superseal – vattentät kontaktlösning för fordon och motorcyklar

Produkt: Stiftkontaktset 5-pol JMP TYCO AMP Superseal
Brand: JMP
MPN: 158.06.96
GTIN: 4043981305388

Detta set levererar en komplett 5-polig AMP Superseal-kompatibel kontaktanslutning designad för användning i bilar, kommersiella fordon och motorcyklar. Setet är avsett att bilda en pålitlig, vattentät och oljebeständig anslutning vid reparation av slitna eller korroderade kontakter i ledningsnätet samt vid montering av utrustning som parkeringsvärmare, PDC, bakalternativ och extra belysning.

Funktion

• Skapar en vattentät och oljebeständig elektrisk anslutning mellan sensortillbehör och befintligt ledningsnät.
• möjliggör utbyte av skadade stift- eller gängkontakter utan att behöva dra nya kompletta kablar eller originalhus.
• Designad för tät passform i AMP Superseal-seriens hus, så att kontakterna förblir förseglade under vibration och miljöpåverkan.

Innehåll och tekniska data

• 5 stiftkontakter (AMP) för ledartvärsnitt 0,75–1,5 mm²; anslutningsmått: bredd ca 1,5 mm, höjd ca 0,8 mm.
• 5 bostningkontakter (AMP) för ledartvärsnitt 0,75–1,5 mm²; samma tryckmåtts som stiften.
• 10 individuella ledtätningsringar (gula) för tvärsnitt 1–1,5 mm²; diameter 5,9–6,1 mm, längd 7,8 mm, version ELA.

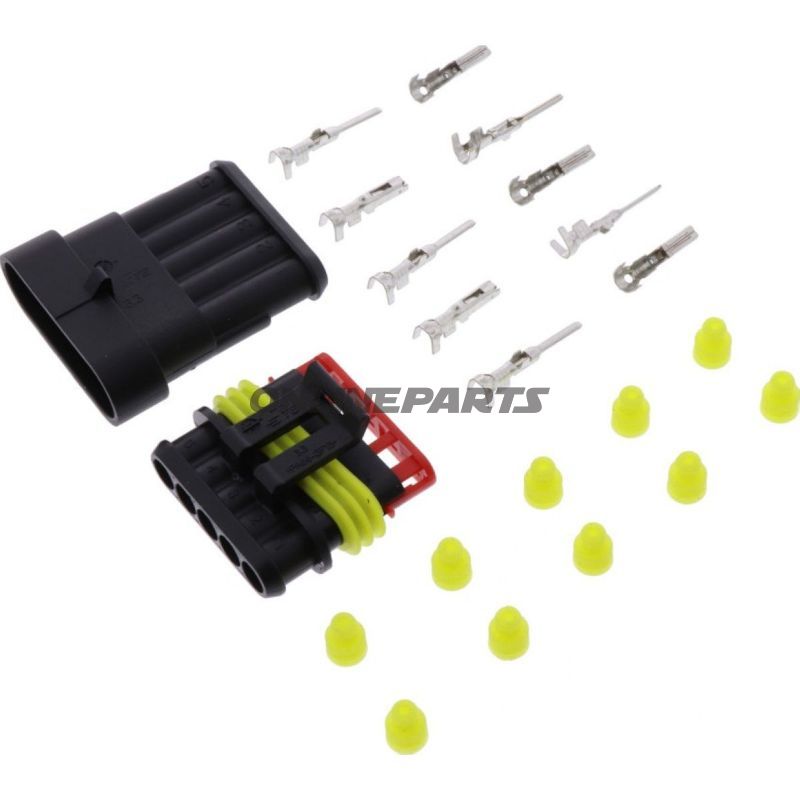

• 1 5-poligt stiftkontaktset (stifthus) och 1 5-poligt stiftkapselhölje (bågsföreställning) i AMP Superseal-utförande.

Teknisk översikt: Setet är ett kontakt-kit från JMP för AMP Superseal-serien. Minsta ledartvärsnitt 0,75 mm², högsta 1,5 mm². Anslutningarna är isolerade; medföljer inga krympslangar och det krävs ingen lödning.

Material och egenskaper

• Kontakter: metalllegering med ytbehandling avsedd för korrosionsbeständighet och god elektrisk kontakt; material och beläggning valdes för att minimera oxidation i motor­rummet.
• Tätningsningar: elastomer (gummi) för tätning runt enskilda ledare, utformad för att tåla olja och fukt samt förbli flexibel över temperaturvariationer.
• Hus: teknisk plast (AMP Superseal-kompatibel) med god mekanisk styrka, motståndskraftig mot vibrationer och kemikalieexponering typisk för fordon.

Kompatibilitet och användning

• Passar i AMP Superseal-seriens system och kan användas vid reparation eller vid anslutning av tillbehör till bil-, lastbils- och motorcykelledningar.
• Lämplig för ledare i intervallet 0,75–1,5 mm²; använd korrekt ledare dimension och rätt pressverktyg för crimp för att säkerställa en hållbar anslutning.
• Använd i miljöer där tätning mot fukt, damm och olja är nödvändig; korrekt montering av tätningringe är avgörande för IP-skyddet.

Praktiska montageanmärknings

• Använd lämpligt crimptillbehör för AMP-kontakter för att säkerställa elektrisk och mekanisk korrekt anslutning.
• Kontrollera att ledarens isolering avlägsnats i korrekt längd och att tätningshylsor sitter som angivet före monteringen i hylsan.
• Undvik lödning direkt i kontaktområdet, eftersom detta kan skada tätningsmaterialet och förändra kontaktmotståndet.

Setet från JMP (MPN 158.06.96, GTIN 4043981305388) levererar de komponenter som vanligt krävs för att bygga en 5-polig AMP Superseal-anslutning med korrekt tätning och materialval för fordonsbruk.
