Steckgeh Kit 4Pol Jmptyco Amp Superseal

4-poligt kontaktstycke-set till AMP Superseal – vattentät anslutning för fordonsinstallationer

Produkt: Kontaktstycke-set 4-poligt JMP TYCO AMP Superseal

Detta set från JMP (MPN: 158.06.95, GTIN: 4043981305371) levererar de komponenter som vanligt används vid reparation eller etablering av en tillförlitlig, vattentät och oljebestandig elektrisk anslutning i fordonets ledningsnät. Setet är kompatibelt med AMP Superseal-serien och är utformat för användning i bilar, nyttofordon och motorcyklar vid exempelvis montering av värmeapparat, PDC, backkamera eller extra belysning.

Funktion

• Skapar en 4-polig, vattentät kontakt mellan ledningar eller tillbehör.
• Möjliggör utbytes av slitna eller korroderade kontakter i kabelnätet utan att byta hela kabelstammen.
• Ger mekanisk låsning och tätning, vilket minskar risk för fuktintrång och korrosion.

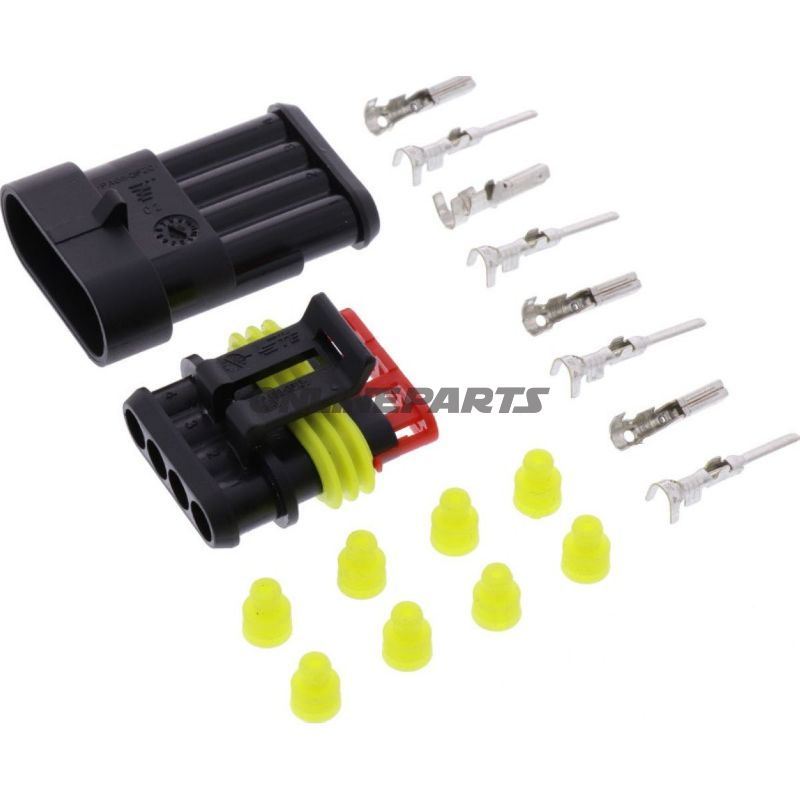

Innehåll och kompatibilitet

• 1 x 4-poligt stiftshus (AMP-stifthus)
• 1 x 4-poligt hyls-/bøsninghus (AMP-buchsengehäuse)
• 4 x AMP stiftkontakter för ledertvärsnitt 0,75–1,5 mm² (kontaktbredd 1,5 mm, stighöjd 0,8 mm)
• 4 x AMP böjskontakter för ledertvärsnitt 0,75–1,5 mm² (kontaktbredd 1,5 mm, stighöjd 0,8 mm)
• 8 x enkeltleder-tätningar (gula AMP tätningsproppar), lämpliga för 1–1,5 mm²; diameter 5,9–6,1 mm, längd 7,8 mm, version ELA

Material och egenskaper

• Kontakter: Metalllegering lämplig för elektrisk ledningsförmåga och korrosionsmotstånd (svarvning- eller crimplösning beroende av användning). Setet är inte avsett för lodade anslutningar.
• Hus och tätningselement: Polymermaterial designade för mekanisk styrka, värme- och oljebeständighet samt tätning mot fukt. Tätningarna (gula) säkerställer individuell ledarettätning i huset.
• Isolering: Kontakt- och isolationssystemet är isolerat för att förhindra kortslutning och upprätthålla elektrisk säkerhet under normala fordonsförhållanden.

Tekniska data (översikt)

• Antal poler: 4
• Lämpligt för ledertvärsnitt: 0,75–1,5 mm²
• Kompatibel serie: AMP Superseal
• Syrning: Inte avsett för lodning (kontakter för crimp/insättning)
• Tätning: Individuella enkellednings-tätningar med ELA-variant

Tekniska uppgifter från tillverkaren bekräftar att setet är avsett för crimp/insättningsmontering och inte innehåller värmekrymperör. För korrekt montering rekommenderas användning av lämpligt crimp-verktyg och kvalitetsstift för den angivna ledertvärsnittet för att säkerställa elektrisk kontakt och mekanisk fasthållning.

Användningsanvisningar

• Säkerställ korrekt orientering av husen vid sammanfogsning och kontrollera klick/lås för tätning.
• Välj korrekta kontakter och tätproppar i förhållande till ledardiameter; för små eller lösa crimps kan ge dålig kontakt och ökad resistans.
• Produkten lämpar sig för reparation eller installation i miljöer där fukt och olja kan förekomma, men använd rätt materialval och korrekt installationsteknik för långvarig drift.

Varumärke: JMP. MPN: 158.06.95. GTIN: 4043981305371.
