Steckgeh Kit 3Pol Jmptyco Amp Superseal

3-poliga stift hus uppsättning för AMP Superseal (JMP) – vattensäker kontaktlösning

Produkt: Stift hus uppsättning 3-pol JMP TYCO AMP Superseal

Brand: JMP   MPN: 158.06.94   GTIN: 4043981305364

Detta set levererar de grundläggande komponenterna för att etablera eller reparera en trepolig AMP Superseal-kontaktförbindelse, som ofta används i fordonsapplikationer där täthet och motstånd mot olja och väder är nödvändigt. Setet är utformat för att ge en återförbar, mekanisk och elektrisk säker anslutning i ledningsnätet när original- eller slitna kontakter ska bytas ut eller när extrautrustning monteras.

• Funktion: Skapar en pålitlig, vattentät och oljebeständig kontaktförbindelse mellan tre ledare med hjälp av standard AMP Superseal-termineringar. Används för reparation av korroderade/fortfarande fungerande kontakter samt vid montering av tillbehör som parkeringsvärmare, parkeringssensorer (PDC), backkamera eller extra belysning.
• Kompatibilitet: Lämplig för AMP Superseal-serien och kan användas i personbilar, kommersiella fordon och motorcyklar. Passar kabeldimensioner inom området 0,75–1,5 mm².

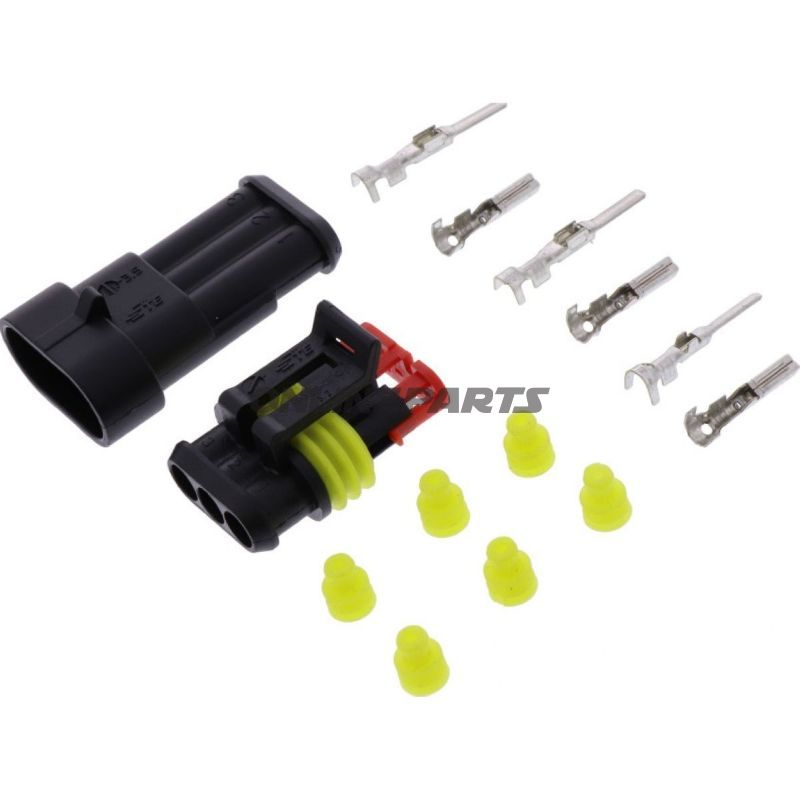

Innehåll och dimensioner

• 3 x AMP-stiftkontakter för kabeltvärsnitt 0,75–1,5 mm²; kontaktmått: kontaktbredd 1,5 mm, kontakt-höjd 0,8 mm.
• 3 x AMP-sockelkontakter för kabeltvärsnitt 0,75–1,5 mm²; samma plugg-dimensioner som ovan.
• 6 x enkellednings-tätningsringar (gula AMP tätningsproppar), ELA-version: tvärsnitt 1–1,5 mm², diameter 5,9–6,1 mm, längd 7,8 mm.
• 1 x 3-poligt stift hus (AMP stifthus) och 1 x 3-poligt kontakt-hylshus (AMP-sockelhus).

Material och egenskaper

• Kontakter: Metalllegering med ytbehandling designad för att säkerställa god ledningsförmåga och korrosionsbeständighet. Kontaktdimensionerna följer AMP Superseal-standarden, vilket säkerställer korrekt inpassning i motsvarande hus.
• Täningar: Elastiska ELA-tätningar (gula) tillverkade av olje- och väderbeständig elastomer, dimensionerade för ledare på 1–1,5 mm² för att upprätthålla IP-liknande tätning i samband med korrekt samling.
• Hus: Plastkomponenter med lämplig mekanisk styrka och temperaturbeständighet för användning i motorer; utformade för att låsa kontakter säkert och skydda mot fukt och smuts.

Tekniska anmärkningar

• Typ: Kopplingssatser för AMP Superseal-serien.
• Antal poler: 3.
• Kabeldiameter/min-max: 0,75–1,5 mm².
• Termineringsmetod: mekanisk krymp (lödning inte), isolerad.
• Produkten inkluderar inte krympflex eller extra värmeskrumpning.

Vid montering är korrekt krympverktyg och kontroll av tätningsringar avgörande för att säkerställa den förväntade tätningen och elektriska kontakten. JMPs stift hus uppsättning (MPN 158.06.94, GTIN 4043981305364) följer AMP Superseal-dimensionerna, och komponenterna bör sammanfogas enligt tillverkarens rekommendationer för att uppnå långvarig funktion.
