Steckgeh Kit 2Pol Jmptyco Amp Superseal

2-poligt stiftsæt til AMP Superseal – vattentätt för fordonstilluaktioner

Detta stifthussæt från JMP (MPN: 158.06.93, GTIN: 4043981305357) är designat för att skapa en pålitlig, vattentät och oljebeständig 2-polig koppling i ledningsnätet på bilar, skåpfordon och motorcyklar. Sättet följer AMP Superseal-standarden och passar för reparation av slitna eller korroderade kontakter samt vid montering av extrautrustning som parkeringsvärmare, PDC, baksensor eller extra belysning.

• Funktion: Ger tvåpolig elektrisk koppling med god tätning mot fukt och olja. Används där en kompakt, säker och miljöfysisk kontakt är nödvändig.
• Kompatibilitet: Beräknat för AMP Superseal-serien. Passar ledare med tvärsnitt från 0,75 mm² till 1,5 mm².

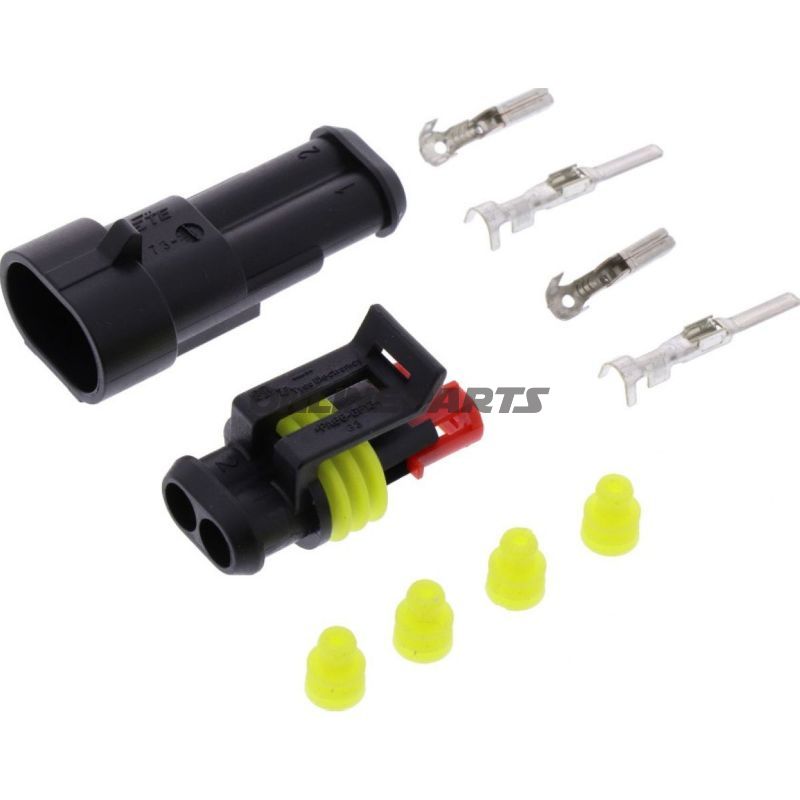

• Innehåll i satsen: 2 stiftkontakter och 2 numbkontakter till 0,75–1,5 mm² ledare, samt 4 separata gula tätningar (AMP-skyddspluggar) och 1 stiftushus + 1 stifthylsa i 2-polig utförande.

Material och egenskaper

• Stift- och njutkontakter: Metalllegering lämpad för elektromekanisk kontakt med korrekt krymp/fastsättning. Inte avsedd för lödning.
• Tätningar: Elastiskt polymer (gul), tillverkade för att täta enkelledarinläggningar för diametrar cirka 5,9–6,1 mm och längd ca. 7,8 mm (version ELA). Tätningarna är utformade för att motstå fukt och vanligt förekommande olja/kemikalier i motorutrymmet.
• Hus: Plastmaterial motståndskraftigt mot vibration och temperaturvariationer i fordonsmiljö. Isolerad utförande för att förhindra kortslutning mellan poler.

Teknisk data (utvalda)

• Typ: Kopplingssatser för AMP Superseal
• Antal poler: 2
• Ledartvärsnitt (min–max): 0,75–1,5 mm²
• Svetsade/lödförbindelser: Nej (kontakter för krymp)
• Isolerad: Ja
• Heat-shrink medföljer inte

Användningsnoteringar för mekaniker och tekniker

• Montera kontakterna med lämpligt krympverktyg och kontrollera mekanisk fästning innan slutgiltig inläggning i huset.
• Se till korrekt placering av de gula enkelledstätningsringarna för att säkerställa vattentätning; tätningens diameter och längd är anpassade till angivna ledningsdimensioner.
• Använd AMP Superseal-kompatibla motparter och korrekt kabelstyrning för att undvika belastning av kontaktpunkter vid vibration.

Produkten distribueras under JMP-varumärket och identifieras med tillverkarens artikelnummer 158.06.93. GTIN 4043981305357 kan användas vid sökning efter teknisk dokumentation eller reservdelidentifikation.
