Steckgeh Kit 1Pol Jmptyco Amp Superseal

1-polig kontakt-/förgreningsats för AMP Superseal — vattentät kontaktanslutning för fordonsinstallationer

Produkt: Kontakt-/förgreningsset 1-polig JMP TYCO AMP Superseal från JMP (MPN: 158.06.92, GTIN: 4043981305340). Detta set innehåller komponenter för att etablera eller reparera en 1-polig AMP Superseal-kontakt i fordonsens elektriska system.

Funktion och användning

• Satsen är avsedd att skapa en pålitlig, vattentät och oljeavvisande anslutning i kabelsträngen. Den används för reparation av slitna eller korroderade kontakter samt vid montering av extrautrustning som t.ex. parkeringsvärmare, PDC (parkeringssensor), backkamera eller extra belysning.
• Designad för universell användning i personbilar, kommersiella fordon och motorcyklar där AMP Superseal-standarden kräver tätningsegenskaper.

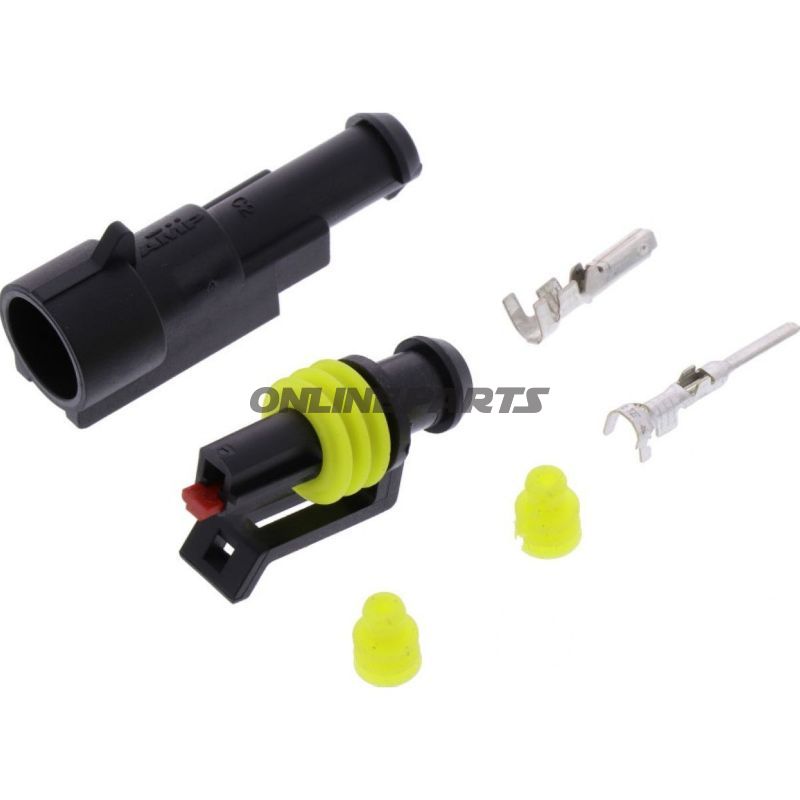

Innehåll och tekniska nyckeldata

• 1 AMP-stiftkontakt för kabelarea 0,75–1,5 mm² (kontaktbredd 1,5 mm, stighöjd 0,8 mm).
• 1 AMP-sockel/kontakt för kabelarea 0,75–1,5 mm² (kontaktbredd 1,5 mm, stighöjd 0,8 mm).
• 2 enkeltleds tätningar (gula, AMP skyddsstoppare), för area 1–1,5 mm²; diameter ca 5,9–6,1 mm, längd ca 7,8 mm, version ELA.
• 1 st 1-poligt stiftshus (AMP stiftgehäuse) och 1 st 1-poligt hona-/hylshus (AMP sockelgehäuse).

Material och egenskaper

• Stift- och sockelkontakter är tillverkade i korrosionsbeständiga metalllegeringar med metallbeläggning för god elektrisk kontakt och slitstyrka.
• Tätningar är gjorda av elastomer (gummi) med olja- och vattenbestandighet, dimensionerade för AMP Superseal-systemets krav för att säkerställa tätning runt isolerade ledare.
• Husen är utförda i teknisk plast, dimensionerade för att motstå vibrationer och temperaturvariationer som normalt förekommer i motorutrymmet och under fordonets karosseri.
• Det finns inga värmesprängmuffar eller lödanslutningar i setet — anslutningar görs med crimpe-/insprutningskontakter i enlighet med AMP Superseal-specifikationerna.

Kompatibilitet och monteringsinformation

• Satsen är kompatibel med AMP Superseal-serien och passar ledningsdimensioner 0,75–1,5 mm²; antalet poler är 1 (1-polig).
• Montering utförs genom korrekt insättning av ledningen i kontaktens crimpeområde och placering av tätningarstopparen, innan kontakten skjuts in i stiftshuset. Säkerställ korrekt krympning med lämpliga verktyg för att uppnå elektrisk och mekanisk säker anslutning.
• Produkten är isolerad och avsedd att användas utan ytterligare lödning eller krympskydd.

Tekniska data (sammanfattning)

• Typ: Kopplingssats
• Lämplig för: AMP Superseal-serien
• Kabelarea: 0,75–1,5 mm²
• Poler: 1
• Isolerad: Ja
• Svetsning/lödning: Nej
• Värme-skrumpning: Nej

Varumärke och identifikation — Detta är en JMP-produkt utformad för AMP TYCO/AMP Superseal-standarder. Identifiera varan med MPN 158.06.92 och GTIN 4043981305340 vid beställning eller när du söker i reservdelskataloger.

Noteringar för professionell användning

• Använd lämpliga crimpeverktyg och kontrollera mekanisk hållbarhet och tätning efter montering. Felaktig krympning kan kompromissa tätning och elektrisk anslutning.
• Ta bort eventuella korrosionsrester i kontaktområdet före montering för att säkerställa låg kontaktresistans.
