Steckdosefor Starting System

Stikdåse til startsystem – permanent installation för batteritest, laddning och strömförsörjning av tillbehör

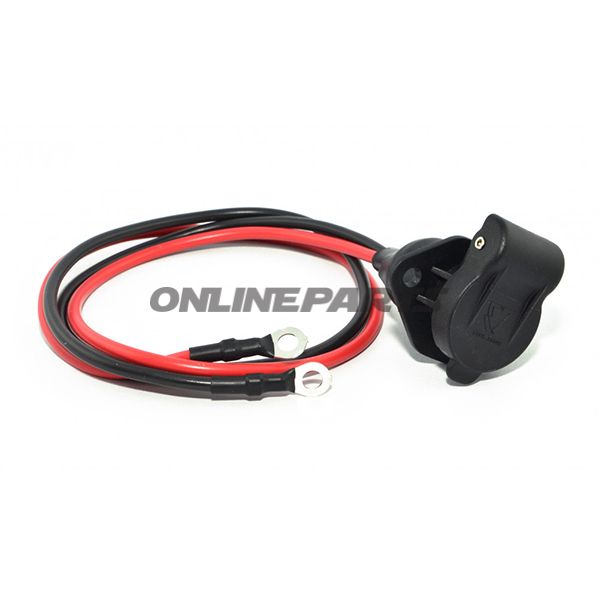

Produkt: Stikdåse Startsystem (BS11) från Baas. MPN: 706.01.64. GTIN: 4260258510560.

Denna stikdåse är avsedd för fast montering i kaross eller instrumentpanel och fungerar som ett centralt åtkomststikpunkt för kortvarig startström, batteriladdning och som strömuttag till kompatibelt startsystemtillbehör. Designen fokuserar på robusta elektriska kontakter och enkel åtkomst vid service eller startassistans.

• Funktion: Ger en säker, permanent stikpunkt för att hämta och leverera startström (jump-start), ladda batteri och försörja externt tillbehör när motsvarande STARTSYSTEM-stik används.
• Strömkapacitet: Kortvarig ström upp till 90 ampere – lämplig för kortvariga toppar vid startassistans, inte för långvarig kontinuerlig belastning vid maximal ström.
• Anslutning: Levereras med kraftigt koppartråd 0,65 m, tvärsnitt 6 mm², vilket säkerställer låg spänningsfall vid höga kortvariga strömmar.
• Monteringshål: Rekommenderad håldiameter 26 mm för genomföring och säkring av korrekt montering.
• Miljöskydd: Sprutskyddad med gånglucka, så kontakten kan förbli monterad utomhus eller i utsatta positioner utan att vara helt utsatt för vatten.

Materialval och egenskaper

• Ledande delar i koppar för god ledningsförmåga och minimal värmedbildning vid hög kortvarig belastning.
• Isolerande och kapslingsdelar i teknisk plast, motståndskraftig mot vibration och korrosion i vanliga motormiljöer.
• Gånglucka med tätning för att begränsa inträngen av sprut och smuts; inte IP-klassificerad som helt vattentät, men lämplig för utomhus motorcykelbruk under normal exponering.

Kompatibilitet och tillbehör

Stikdåsen är en del av Baas STARTSYSTEM-familjen och är avsedd att användas med systemtillbehör såsom universell vinkelnåll (BSH), startkablar (BS12, BS16, BS17) och systemstik (BS20, BS22, BS25). Vid installation och val av kablar/plugg-typ bör man säkerställa att tillbehöret är kompatibelt med BS11-stickets mekaniska mått och elektriska rating (90 A kortvarigt).

Praktiska anmärkningar för montören

• Förborra hål på 26 mm och använd avspännings- eller flänsbeslag för att undvika rörelse i panelen.
• Säkerställ korrekt kabeldimensionering och säkringar i enlighet med fordonets kabelsystem och gällande elektriska standarder.
• Kontrollera att luckan stänger korrekt efter montering för att bevara sprutskyddet.
• Produkten är designad för kortvariga högeffektpulser; förlängda belastningar vid maximum kan kräva större kabelarea eller annan lösning.

Sammanfattning

Baas Stikdåse Startsystem BS11 (MPN 706.01.64, GTIN 4260258510560) är en robust, permanent monterbar lösning för snabb access till startström och strömförsörjning av kompatibelt utrustning. Materialval och dimensionering är anpassade för kortvarig högströmsbehandling i motormiljöer, och den sprutskyddade konstruktionen med gånglucka gör den lämplig för utomhusmontering på motorcyklar och fordon under normala förhållanden.
