Fjäder till YSS-fjäderben, röd — Ø56 mm, 110 N/mm, 150 mm längd

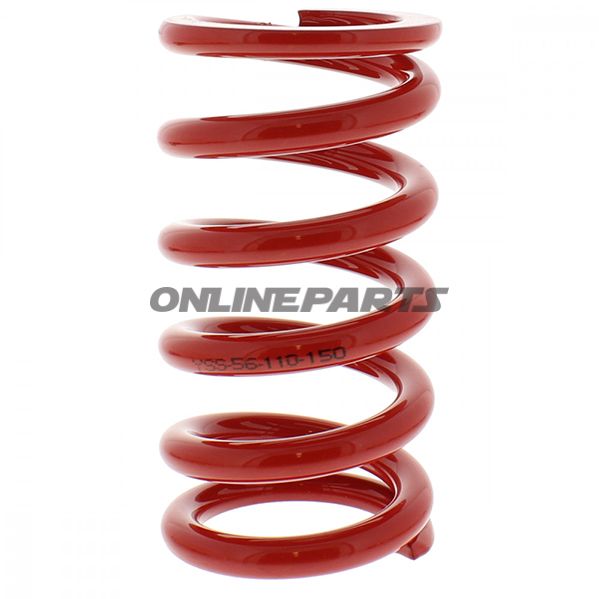

Produkt: Röd fjäder från YSS (modell 56-110-150). Denna fjäder är designad för YSS-fjäderben med en invändig diameter på 56 mm och används som fjäderspiral i mono-stötdämpare uppbyggnader med linjär karaktäristik.
Funktion och användning
Fjädrén överför belastning och bestämmer fjäderkarakteristiken i stötdämparen. Med en linjär fjäderkonstant på 110 N/mm ger den en förutsägbar och proportionell styvhet vid ökande kompression — lämplig för mekaniker och ägare som önskar en tydlig och konsekvent respons från bakgaffel-/stötdämparsystem monterat med YSS-enheter. Längden på 150 mm och invändig diameter 56 mm är dimensionerad för att passa direkt på relevanta YSS-fjäderben utan modifiering.
Material och konstruktion
Fjädern är tillverkad av härdat fjäderstål med ytaffisch i röd lack. Konstruktionen är mono (enkel spoleform) med linjär vikling, vilket betyder jämn styvhetsutveckling genom slaglängden. Härdningen och ytskyddet minskar trötthetsrisk och korrosionskänslighet under normal användning, men som vid alla stålfjädrar rekommenderas korrekt montering, rengöring och korrosionsskydd vid längre exponering för fukt eller salt.
Tekniska data
- Tillverkare: YSS (integrerad GTIN 8859253979029, MPN 789.09.62)
- Invändig diameter: 56 mm
- Fjäderkonstant (linjär): 110 N/mm
- Längd: 150 mm
- Färg: Röd (lackerad)
- Konstruktionstyp: Mono, linjär
Kompatibilitet och monteringsnoter
Fjädern är avsedd för YSS-fjäderben med invändig diameter 56 mm. Vid montering ska korrekta ändbäringar och distanser säkerställas så att fjäderns ändar inte skär mot stötdämparens över- eller bottenplatta. Kontrollera även frihjul för dammmanchetter och eventuella interna shims från YSS-enheten för att säkerställa korrekt fjäderplacering och friktion.
Tekniska fördelar och begränsningar
- Linjär karakteristik ger förutsägbar styrning av kompression över hela slaglängden.
- Standardiserad invändig diameter gör den kompatibel med YSS-enheter specificerade för Ø56 mm.
- Röd lackering skyddar mot ytförslitning, men kräver periodisk kontroll i kust- eller vintermiljöer.
- Inte progressiv; om progressiv fjäderkurva önskas krävs en annan fjädergeometri eller extra insatsdelar.
Ytterligare upplysningar
GTIN 8859253979029 och MPN 789.09.62 identifierar exakt denna YSS-fjädermodell vid inköp och reservdelstyrning. För justering av körkaraktäristik rekommenderas ändring av fjäderkonstant eller förspänning i samråd med erfarenhet eller teknisk dokumentation från YSS.
