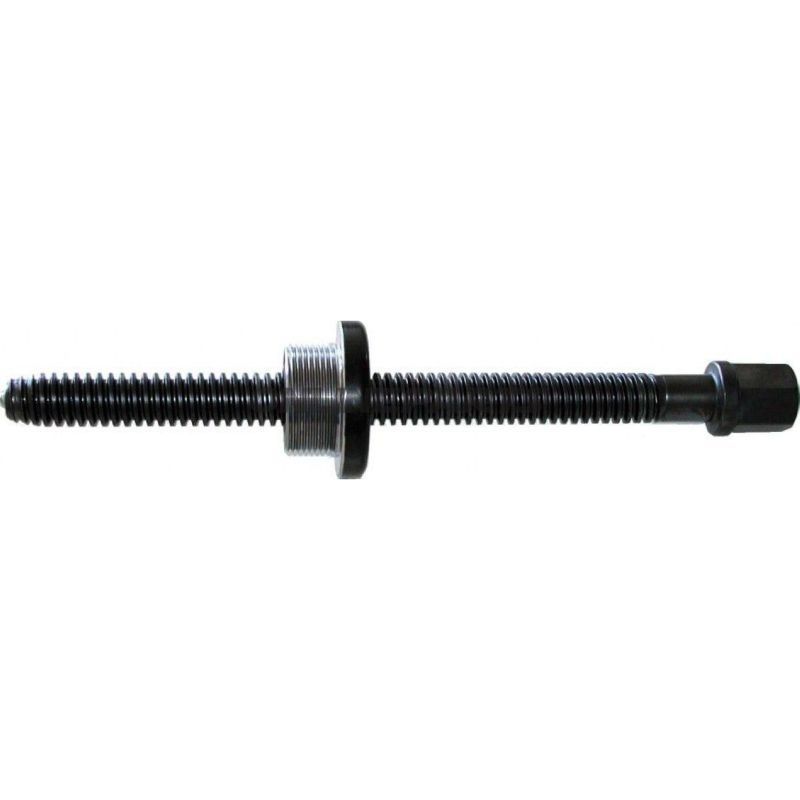

Spindeldrev till 617.00.86 — Trapesägd TR 20x4 med M40x2 adapter
Produkt: Spindeldrev avsett att användas tillsammans med drivarenheten 617.00.86. Levereras av SSW Schmack under artikelnummer (MPN) 617.00.87 och registrerat med GTIN 4260041792920.
Funktion och användning
- Spindeldrevet omvandlar rotationsrörelsen från drivenheten 617.00.86 till linjär rörelse via en trapezformad skruv (TR 20x4).
- Designat för mekaniska positionerings- och lyftuppgifter i industriella applikationer där exakt linjär rörelse krävs.
- Spindeln är konstruerad så att den tål påverkan från slagverktyg/slagmoment vid montering eller vid demontering av tillhörande komponenter (anges som "slagskruvförband").
Material och konstruktion
- Spindeltyp: Trapesgäng (TR) 20 x 4 — val för robust styrka och god bärförmåga vid linär belastning.
- Gängadapter: M40 x 2 — tillhandahåller mekanisk koppling mellan spindeln och den befintliga drivenheten 617.00.86.
- Ytbehandling och bearbetning: Komponenter från SSW Schmack är vanligtvis tillverkade i värmebehandlat stål eller legeringar lämpade för mekanisk belastning; denna spindel är dimensionerad att motstå vanliga slitage- och belastningsförhållanden utan överdrivet spel.
Tekniska egenskaper och drift
- Gängprofil: Trapesformad profil ger hög lastkapacitet och stabil rörelse jämfört med standard metriska gäng vid linära tillämpningar.
- Stigning: 4 mm per varv — relevant för beräkning av hastighet och kraftförhållande mellan rotationsmoment och linjär rörelse.
- Adapterdimension M40x2 säkerställer kompatibilitet med drivaxeln på 617.00.86 utan behov av omfattande modifieringar.
- Slagskruvförband: Spindeln tål mekanisk påverkan under montering, vilket minskar risken för skador vid användning av momentverktyg under service.
Kompatibilitet och montering
- Specifikt avsedd att ingå i samma system som drivmodulen 617.00.86 (se alltid systemets samlade dokumentation vid montering).
- Gängadapteren M40x2 gör anpassning till befintlig drivaxel enkel; kontroll av toleranser och monteringsposition rekommenderas för att undvika prestations- eller slitageproblem.
- Tillbehör och reservdelar från SSW Schmack, inklusive eventuella muttrar eller lager, bör väljas enligt tillverkarens anvisningar för att säkerställa korrekt drift.
Noteringar och rekommendationer till fackfolk
- Vid service: Kontrollera gängor, smörjpunkter och eventuella axiella spel före återmontering.
- Materialval och gängtyp gör denna spindel lämplig för applikationer med upprepade belastningscykler; belastningsgränser bör dock beräknas utifrån konkret användning.
- GTIN 4260041792920 och MPN 617.00.87 kan användas vid beställning av originalreservdelar från SSW Schmack.
Identifikation: Märke: SSW Schmack. MPN: 617.00.87. GTIN: 4260041792920.
