Spindel TRAPEZGEW M14 X 3

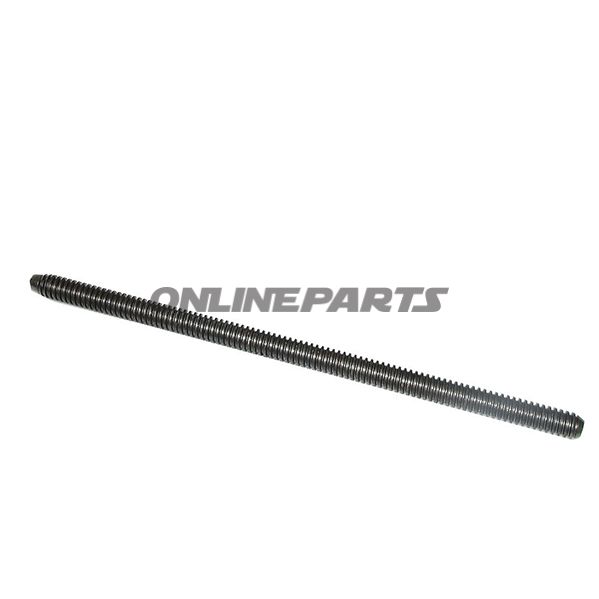

Trapezelement spindle TRAPEZGEW M14 x 3 – trapezformad skruv för linjär rörelse

Produkt: Trapezelement spindle TRAPEZGEW M14 x 3 (Trapezgewindespindel K 67-03) från SSW Schmack. GTIN: 4260041794900. Tillverkarens artikelnummer (MPN): 617.01.48.

Denna trapezx spindle är avsedd för mekaniska driv- och styrapplikationer där en robust och repetern linjär rörelse behövs. Spindeln används typiskt inom maskinkonstruktion, justerbara hållare, lyftmekanismer och reparationsuppgifter där trapezgängans geometri ger bättre kontaktyta och längre livslängd än vanliga metrisk rundgäng.

• Gängtyp: trapezgäng Tr 14 x 3 (M14 x 3-angivelsen i titeln hänvisar till trapezgängets nominella mått).
• Längd: 330 mm total längd.
• Modell: K 67-03, angivet i tillverkarens beskrivning.
• Tillverkare: SSW Schmack – ett välkänt namn inom precisionsspindlar och trapezgängskomponenter.

Funktion och användning
Trapezelementspindeln omvandlar rotationsrörelse till linjär rörelse med god bäryta och måttlig friktion. Konstruktionen är lämplig för applikationer där belastningskapacitet och slitstyrka krävs istället för hög hastighet eller låg friktion (för sistnämnda används ofta kugggspelindlar). Den trapezformade profilen ger större kontaktområde mellan mutter och spindel, vilket minskar lokal belastning och ger stabil positionering under belastning.

Materialval och egenskaper
Spindelns material är valt för mekanisk styrka och slitageresistens (SSW Schmack levererar vanligtvis härdade eller värmebehandlade stålfästen till dessa tillämpningar). Ytbehandling kan variera beroende på leveransversion (sortoxidering, brunisering eller nickel-/galvanisk beläggning används ofta för korrosionsskydd och minskat slitage). Trapezprofilen är tillverkad med precision för att säkerställa lämpligt spel i samspel med lämplig mutter och monteringsbetingelser.

Kompatibilitet och installation
Se till att välja en mutter som är konstruerad för TR 14 x 3 gängprofil och som matchar spindelns noggrannhetsklass. Monteringsaspekter inkluderar korrekt axial stöd, lämpliga lager för att hantera radiell och axial belastning, samt eventuell smörjning eller tätning beroende på driftmiljö. För applikationer med upprepade rörelser rekommenderas kontroll av toleranser och återföringsspel mellan spindel och mutter.

Tekniska fördelar

• Hög kontaktyta per gängvarv, vilket fördelar belastningar och minskar punktbelastning.
• Lämplig för tunga eller långsamt rörliga laster där exakt positionering behövs.
• Robust geometri, mindre benägen att deformeras under axiala belastningar jämfört med rundgäng.

Praktiska anmärkningar
Kontrollera alltid GTIN 4260041794900 och MPN 617.01.48 mot din beställningsreferens för att säkerställa korrekt variant. Vid utbyte av befintlig spindel, jämför total längd (330 mm), start av gängan och eventuella icke-gängade ändstycken ellerflänsar, då dessa kan variera mellan olika leverantörsversioner.

Om du behöver ytterligare tekniska data som toleranser, härdbehandling, ytfinish eller rekommenderad muttertyp, kan dessa ofta tillhandahållas av SSW Schmack eller den tekniska dokumentationen till den specifika MPN.
