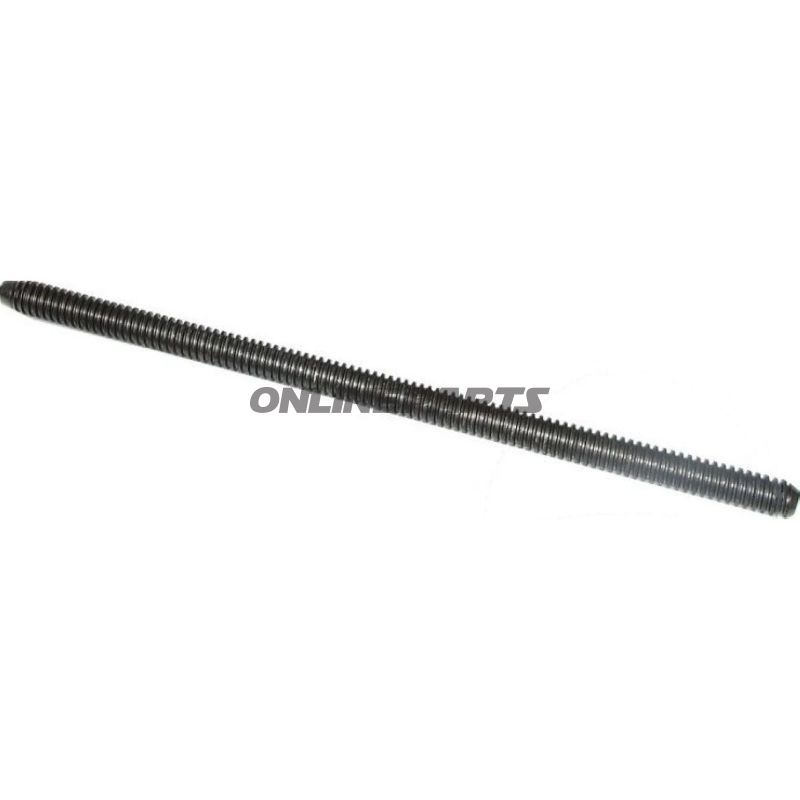

Spindel TRAPEZGEW M12 X 3

Trapesgängsrörskruv (Trapesformad spindel) TR 12 x 3, längd 330 mm

Denna trapesgängsrörskruv från SSW Schmack (MPN: 617.01.47, GTIN: 4260041794894) är en maskinkomponent avsedd för linjär rörelse och kraftöverföring i mekaniska system. Produkten är tillverkad som en TR 12 x 3-spindel med en total längd på 330 mm och lämpar sig för reparation, underhåll eller utbyte i befintliga trapesgängsmekanismer.

Funktion

• Trapesgängsskruvens primära funktion är att omvandla rotation till linjär rörelse med en trapesformad gängprofil, vilket ger god bäryta och låg slitage jämfört med standardmetriska gängor vid större axiala belastningar.
• Används typiskt i positioneringsanordningar, skruvbord, maskinverktyg och andra applikationer där exakt linjär rörelse och hög mekanisk styrka är nödvändig.

Material och egenskaper

• Materialuppgifter är inte uttryckligen angivna i produktdata; SSW Schmack levererar vanligtvis trapesgängade skruvar i värmebehandlat stål eller rostfritt stål beroende på variant och användning. Stålkvalitet och värmebehandling påverkar slitstyrka och bärförmåga.
• Trapesgängprofilen (TR) ger större kontaktyta mellan skruv och Mutter än ett vanligt metrisk gänga, vilket minskar lokal belastning och minimerar risken för snabb slitage vid upprepad belastning.
• Ytbehandling kan variera (t.ex. råbearbetad, avskruffad, härdad eller belagd). Val av ytbehandling påverkar korrosionsskydd och friktion; vid tvivel bör man kontakta leverantören för specifik legering och ytfinish.

Tekniska data

• Gängtyp: Trapesgäng (TR)
• Storlek: TR 12 x 3 (12 mm diameter, 3 mm ledning)
• Längd: 330 mm (total längd på spinden)
• Tillverkare: SSW Schmack
• MPN: 617.01.47
• GTIN: 4260041794894

Kompatibilitet och användningstips

• Säkerställ att TR 12 x 3-gängprofilen matchas med korrekt trapezmutter designad för samma profil och toleranser; användning av fel mutter kan orsaka ökad slitage eller nedsatt funktion.
• Vid installation rekommenderas rengöring av kontaktytor, korrekt smörjning med lämpligt glidmedel och inkoppling i ett lämpligt lager- och stödkonfiguration för att undvika böjning eller excentrisk belastning.
• Kontrollera axiall spel och justera mutters förspänning efter krav på positioneringsnoggrannhet och friktion.

Kvalitet och spårbarhet

• Som en del av SSW Schmacks sortiment levereras spindeln med tillverkarens artikelnummer (MPN: 617.01.47) och GTIN (4260041794894), vilket gör den lämplig för upphandling och reservdelshantering i professionella verkstäder.
• För dokumentation om material, värmebehandling eller toleranser bör man begära teknisk datablad eller kontrollcertifikat från leverantören om applikationen ställer specifika krav på bärförmåga eller korrosionsbeständighet.

Noteringar

• Produktdata anger TR 12 x 3 och 330 mm längd; eventuella variationer i finish eller material ska verifieras vid orderläggning.
• Information om mutter eller andra tillbehör ingår inte; dessa måste beställas separat om de inte redan finns i din maskin eller montering.
