Spark Plug Cap Ngk Vd01f

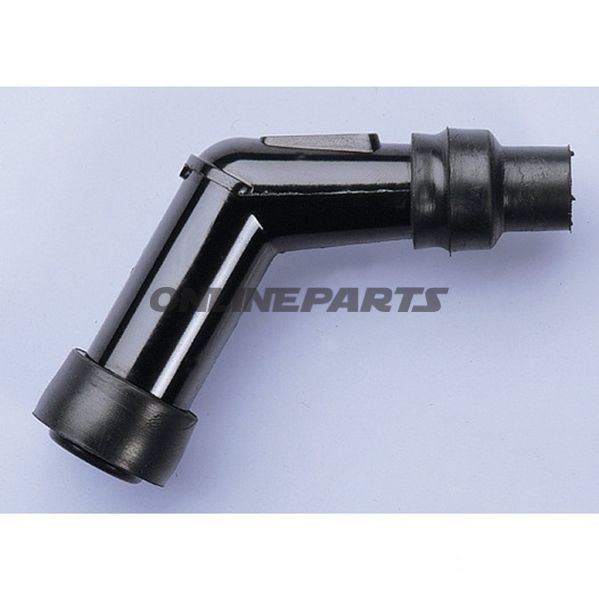

Tändhatt (vinkel 120°) för tändstiftskontakt – svart, NGK

Produkt: Tändhatt VD01F i svart från NGK. GTIN: 087295184158. Fabrikatet är NGK och tillverkarens artikelnummer (MPN) är 708.60.02.

Denna tändhatt är utformad som en komplett tändstiftskontakt för montering direkt på tändstiftet. Hatten är vinklad 120° för att ge bättre åtkomst och kabeldragning i trånga monteringssituationer. Den innehåller ett inbyggt motståndselement och är avsedd för system där dämpning av radiofrekvensstörningar (RFI/EMI) önskas utan att påverka motorns gångkaraktär.

• Funktion: Undertrycker interferensfrekvenser i hela frekvensspektret med hjälp av ett keramiskt motståndselement, samtidigt som tändenergin överförs till tändstiftet. Motståndsvärdet minskar brus som kan påverka elektronik eller radiosignaler.
• Vinkel och monteringsform: 120° vinkel, lämplig där kabeldragningen kräver en sned utgång från tändstiftet.
• Terminalanslutning: M4 gänga för fast montering av tändkabel eller terminal.
• Gängdiameter: Passar tändstift med plug-gängdiameter 10 mm och 12 mm beroende på användning.

Material och egenskaper

• Motståndselementet är tillverkat av keramisk komponent av hög kvalitet, vilket ger ett stabilt och konstant motståndsvärde även under belastning.
• Hatten är gjuten i fenolplast (phenolic resin), ett vanligt förekommande, värmebeständigt isolationsmaterial för tändstiftskontakter, som hanterar höga temperaturer och elektriska påfrestningar utan att bli ledande.
• Färg: svart. Ytan och materialvalet ger god elektrisk isolering och mekanisk hållbarhet vid normal användning.
• Motstånd: cirka 1 kΩ (1 kiloohm) som del av brusdämpningen.

Tekniska detaljer

• Typ: Cap (tändhatt)
• Plug-gängdiameter: 10 / 12 mm
• Terminalanslutning: M4 gänga
• Vinkel: 120°
• Motstånd: 1 kΩ (undertryckning/avskärmning av interferens)
• Undertryckning: Ja (supprimerad)
• Material: Fenolplast
• Färg: Svart
• Kabellängd: Levereras utan kabel (tändhatt ensam)
• Integrerad tändspole: Nej
• Övrigt: Lång utförande (förlänger tändstiftskontakten något)

Kompatibilitet och användning

Hatten är utvecklad för användning tillsammans med NGK tändstift och NGK tändkablar, där borttagning av elektriskt brus är nödvändig. Den lämpar sig för motorcyklar, scootrar och småmotorer med motsvarande plug-gängdiameter och M4-terminalanslutning. Vid byte ska du säkerställa att tändstiftets dimensioner och monteringsvinkel matchar hatten, och att kabelanslutningen passar M4-termineringen.

Säkerhet och monteringsanvisning

• Montera alltid på avkyld motor för att undvika skada på isolationsmaterialet.
• Kontrollera att motståndsvärdet passar ditt systems krav – 1 kΩ är standard för brusdämpande tändhattar.
• Säkerställ korrekt polarisering och åtdragning av M4-anslutningen; lösa förbindelser kan ge dålig tändning eller värmeutveckling.

NGK nämns som märke då hatten är tillverkad enligt NGK-specifikationer (MPN 708.60.02). GTIN 087295184158 kan användas vid beställnings- och reservdelsuppslag.
