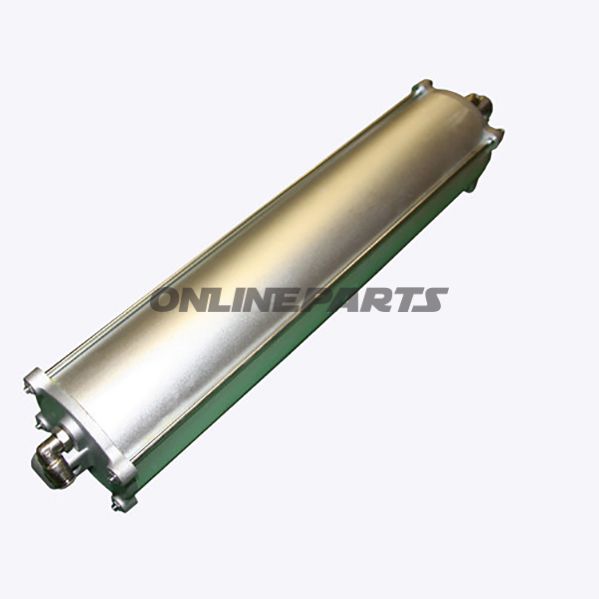

Spannzylinder Montyc4022182 Bis Bj. 2009

Spänncylinder (Spannzylinder) till Monty C4022182 — kompatibel till årgång 2009

Produktöversikt: Denna spänncyinder, även kallad Spannzylinder Monty C4022182, är en Hofmann-originaldel avsedd för montering- och spännfunktioner på de angivna Monty-enheterna fram till och med år 2009. Produktens MPN är 677.05.72 och GTIN är 8054081082365; dessa nummer kan användas för entydig identifiering vid beställning eller reservdelkontroll.

Funktion: Spänncylindern fungerar som den rörliga enheten som omvandlar linjär kraft via en kolvstång till mekanisk spänning eller låsning i maskinens konstruktion. Den används vanligtvis för positionering och fasthållande under monterings- eller arbetsprocesser där exakt och reproducerbar rörelse är nödvändig. Som Hofmann-originaldel är den konstruerad för att ingå i befintliga system utan anpassning.

• Diameter borrning i fot: 12 mm — passar till standardfästen och monteringsbeslag.
• Diameter kolvstång: 20 mm — dimensionen påverkar styvhet och bärförmåga.
• Längd: 460 mm — total längd från ände till ände.
• Bredd: 80 mm — mått för monteringsprofilen.

Materialval och egenskaper: Konstruktionen använder en kombination av stål/aluminium. Stålkomponenterna ger bärande styrka och slitstyrka i de belastade områdena, medan aluminium minskar vikt och minskar korrosionskänsligheten i icke-kritiska sektioner. Materialen är valda för att balansera mekanisk motstånd, hållbarhet och hanterbar vikt, utan att använda överdimensionerade legeringar. Ytbehandling och toleranser följer Hofmanns fabriksspecifikationer för originalreservdelar (kontrollera ev. monteringsdokumentation för korrekta moment- och bultarfasningdata).

Kompatibilitet och identifikation: Enheten anges till Monty C4022182 och betecknas som lämplig för modeller fram till årgång 2009. MPN 677.05.72 och varunamn nämnda i källtexten (4026768, EAA0344G17A) kan hjälpa vid reservdelkontroll i system där Hofmann-originaldelar registreras. GTIN 8054081082365 gör produkten sökbar i varuregistre och återförsäljarsystem.

Tekniska anmärkningar till mekaniker: Vid utbyte eller inspektion rekommenderas kontroll av monteringshål (fotborr Ø 12 mm) för slitage och avvikelse samt inspektion av kolvstång (Ø 20 mm) för repor, korrosion eller böjningsfel, eftersom dessa påverkar rörelsekvalitet och tätning. Se till korrekt moment vid fästning och använd originalpackningar/fästdetaljer där det är specificerat. Om cylindern ingår i hydrauliskt eller pneumatiskt system, ska anslutningar och tätningar kontrolleras och bytas enligt tillverkarens intervall.

Kommentarer om förpackning och leverans: Informationen i produktdatadisken härrör från Hofmann-originaldokumentation. Ingen angivelse ges avseende levererad styktals i förpackningen i denna beskrivning; fråga leverantören direkt vid beställning för att få bekräftat leveransmängd och eventuell fraktförpackning.

Slutsats: Detta är en Hofmann-original spanncylinder (Spannzylinder) med MPN 677.05.72 och GTIN 8054081082365, tillverkad i stål/aluminium, dimensionerad med fotborr Ø 12 mm, kolvstång Ø 20 mm, längd 460 mm och bredd 80 mm. Den är avsedd för användning på Monty C4022182-enheter fram till år 2009 och är främst relevant för yrkespersoner som ska säkerställa korrekt passform, funktion och underhåll i befintliga system.
