SPANNKLAUE TCG 523 103380 100742 På svenska: SPANNKLAUE TCG 523 103380 100742

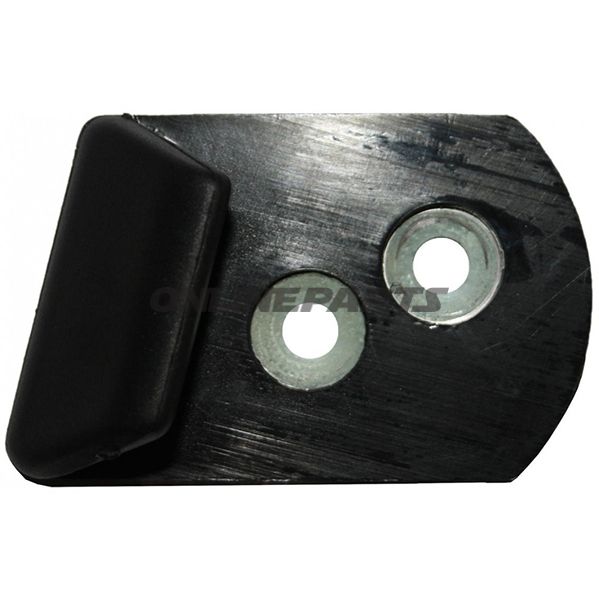

Spännklack (Clamping Claw) för Bike Lift TCG 523

Detta är en spännklack (clamping claw) avsedd för användning på däck- och motorcykellyftar av typen TCG 523. Produkten är listad under reservdelsnumret MPN 677.35.27 och ersätter/är kompatibel med originaldelar angivna som t.ex. 1 695 104 749 (även används av Beissbarth). Klackens primära funktion är att greppa och hålla fälg eller komponent på liften under montage- och demonteringsarbete.

Funktion

• Greppar och håller fast hjulfästen eller tillhörande delar på en TCG 523 däck-/motorcykellyft.
• Säkrar stabilitet under rotations- och balanseringsoperationer, så verktyg och däck hålls i korrekt position.
• Designad för att arbeta tillsammans med den nödvändiga plastinsatsen (se kompatibilitet nedan) för att skydda fälgytor och säkerställa korrekt klämkraft.

Material och konstruktion

• Konstruktionen är utförd i metallblandning avsedd för industriella lifter; yta och precision gör den motståndskraftig mot mekaniskt slitage vid upprepad användning.
• Kombinationen med en plastinsats (plastinsats) minskar risk för skador på aluminium- och stålfälgar vid klämning.
• Måtten (L × B × H) är cirka 78 × 50 × 27,5 mm, vilket anger en kompakt formfaktor anpassad till TCG 523-utlösningsmekanism.

Kompatibilitet och reservdelsinformation

• Avsiktligt utformad specifikt för Bike Lift Typ TCG 523.
• Kräver den angivna plastinsatsen med referens 6770218 för korrekt montering och för att skydda fälgens yta.
• MPN: 677.35.27 — detta nummer används för identifiering vid beställning av rätt reservdel.
• Originaldelar motsvarande: 1 695 104 749 (även nämnt i samband med Beissbarth-utrustning).

Tekniska anmärkningar för mekanikern

• Kontrollera plastinsatsen för slitage vid rutinservice; en sliten insats ändrar klämkontaktytan och kan ge ojämn spänning eller repor i fälg.
• Vid montering ska klämytorna justeras så belastningen fördelas jämnt — undvik överdriven moment vid fastspänning.
• Kontrollera passformen mot din specifika TCG 523-variant; även små revisioner av liftens kläm mekanism kan kräva ytterligare adaptrar eller alternativa insatsdimensioner.

Ytterligare uppgifter

• Produkten förekommer också i tyska materiallistor som "Spannklaue TCG 523 103380 100742" och beskrivs i samband med däckmonteringsmaskiner.
• GTIN anges inte i leverantörsdatabasen; använd MPN 677.35.27 och eventuellt originalnummer 1 695 104 749 vid förfrågningar eller beställning för entydig identifiering.

Om du behöver kontrollmått, monteringsanvisning eller uppgifter om kompatibla plastinsatser/adaptrar för specifika fälgtyper, kan dessa uppgifter tillhandahållas genom att uppge lyfthjälpens typ och serienummer.
