SPÄNNCYLINDER Fyrkantig HOFM från 01/2010 4026768

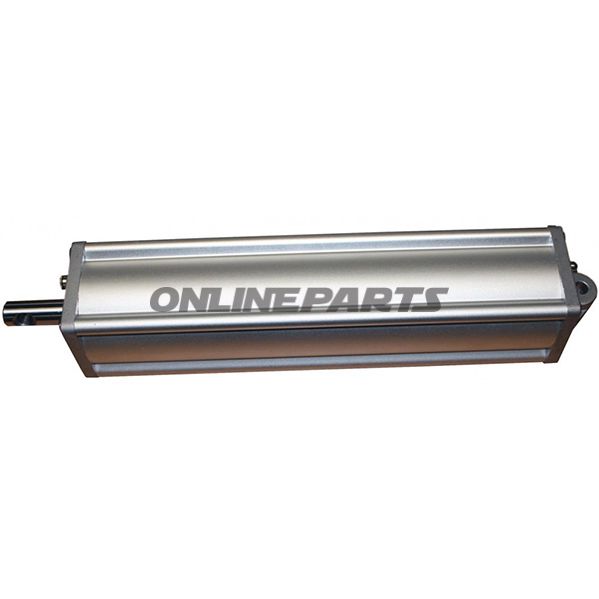

Spänncylinder (kvadratisk) Hofmann – reservdel till Monty/Hofmann från 01/2010

Denna komponent är en original Hofmann spänncylinder (kvadratisk utförande) avsedd för användning på Hofmann/Monty lyft- och spänningssystem från tillverkningsår 01/2010. Produkten är identiferad med tillverkarens artikelnummer 4026768 / EAA0344G17A och levereras med MPN 677.00.04 samt GTIN 8054081085090, vilka kan användas för partsökning och dokumentation.

Funktionellt är spänncylindern en hydraulisk/pneumatisk aktuator/enhet som överför linjär kraft till en kolv för att uppnå klämning eller positionering i lyft- eller spärranordningar. Den kvadratiska konstruktionen ger god sidestabilitet och förenklar montering i ramprofiler där utrymme och orientering är exakt definierade.

• Material: Kombination av stål och aluminium. Stålkomponenter används vanligtvis till belastade delar och axlar för att ge slityta uthållighet, medan aluminium används till hus eller mindre belastade delar för att minska vikt och förbättra korrosionsbeständighet.
• Dimensioner och genomföringar:
  • Totala yttre mått: 470 x 81 x 81 mm (L x B x H).
  • Fästhål/monteringshål: Ø 12 mm — relevant vid fästning till maskinram eller beslag.
  • Kolvens diameter: Ø 20 mm — anger styvhet och belastningskapacitet för kolven.
• Identifikation: Hofmann originaldel, Art.-Nr. 4026768 (EAA0344G17A). MPN 677.00.04 och GTIN 8054081085090 framgår av produktdata och kan användas vid reservdelssökning eller vid beställning.

Tekniskt sett är konstruktionsvalet med stål/aluminium en avvägning mellan styrka och vikt. Kolvdiameter på 20 mm indikerar en robust stav för att motstå sidobelastningar och upprepade cykler, medan fästhålens Ø12 mm överensstämmer med standardbultar och möjliggör användning av vanliga monteringsbeslag. De angivna måtten gör det möjligt att kontrollera innbyggnad i befintliga ramar utan omfattande anpassning.

Användning inkluderar byte av slitna eller skadade cylindrar i Hofmann lyft- och spänningssystem från 2010-modeller. Vid byte bör du kontrollera passning till beslag- och skruvhål samt kolvlängd för att säkerställa korrekt vandring och tätning. Överensstämmelse med de angivna artikelnumren (4026768 / EAA0344G17A) och MPN 677.00.04 säkerställer kompatibilitet med original Hofmann-specifikationer.

Obs: GTIN 8054081085090 kan användas vid sökning i reservdelsdatabaser. Om det råder tvekan om kompatibilitet med äldre eller modifierade maskiner rekommenderas kontroll av mått och monteringspunkter före montering.

Varanr.: 4026768, EAA0344G17A — MPN: 677.00.04 — GTIN: 8054081085090.
