SPADKOPPLING HANE 0,5-1,0 1,6MM FORTS 50 ST

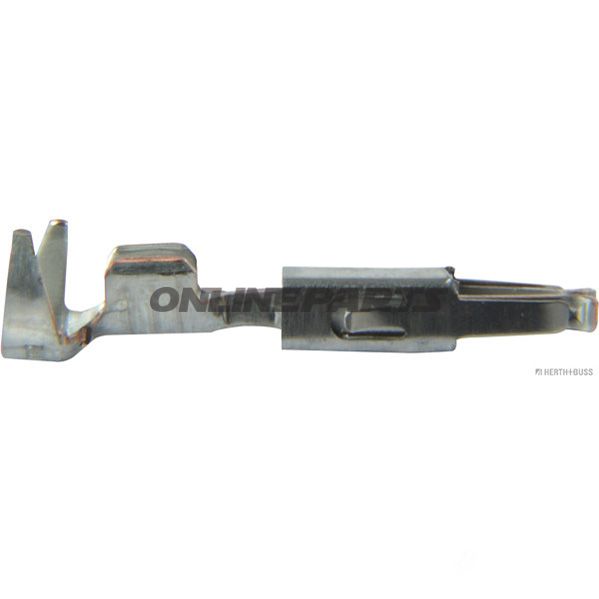

Flatstift-hylsa (hona) för 1,6 mm flatstift – för ledare 0,5–1,0 mm²

Denna flatstift-hylsa (tyska: Flachsteckhülse) är utformad för att ge en mekanisk och elektrisk förbindelse mellan ett 1,6 mm flatstift och en enskild ledare i tvärsnittsområdet 0,5–1,0 mm². Produktens MPN är 158.06.77 och den globala streckkoden (GTIN) är 4026736399061, vilket gör den lätt att identifiera i reservdelslistor och tekniska dokument.

Funktion

• Överför ström från en enskild ledare till ett 1,6 mm flatstift (AMP/Tyco-kompatibel) genom att införa ledarens avisolerade eller isolerade ände i hylsan, som håller fast och leder strömmen till flatstiftet.
• Är avsedd för enkelpoliga anslutningar där plats och snabb anslutning och frånkoppling är nödvändigt, t.ex. i styrenheter, kabelstrumpor och elektroniska moduler på motorcyklar.
• Designad utan isolering och utan lodlösning — lämpad för förbindelse där mekaniskt grepp och kon taktryck säkerställer elektrisk kontakt.

Material och egenskaper

• Kontaktdelen är tillverkad av ledande metall (vanligtvis tinn- eller nickellegerat koppar), dimensionerad för 1,6 x 0,6 mm flatstiftprofil. Materialvalet är anpassat för elektrisk ledningsförmåga och korrosionsbeständighet vid normal drift.
• Hylsan är inte isolerad; det innebär att monteringen kräver korrekt hantering och eventuell efterföljande isolering (t.ex. krympslang eller kabelklämmor) i applikationer där kortslutningsrisk ska undvikas.
• Det finns ingen värmekrympning eller lodningsanordning integrerad — förbindelsen sker mekaniskt vid insättning och tryck av ledarskruv eller crimptverktyg enligt tillverkarens rekommendationer.

Tekniska data och kompatibilitet

Användningsanteckningar för mekaniker och installatörer

• Kontrollera att flatstiftet har dimension 1,6 x 0,6 mm och att stycket är kompatibelt med AMP/Tyco-standardprofiler, före montering.
• Eftersom hylsan inte är isolerad bör en lämplig efterföljande isoleringsmetod användas om förbindelsen utsätts för rörelse eller risk för kortslutning.
• Använd rätt crimptang eller lämpliga fästen för att säkerställa optimal kontaktpress och mekanisk hållbarhet.
• Produktegenskaperna (MPN 158.06.77, GTIN 4026736399061) är användbara vid reservdelsbeställning och vid dokumentation i reservdelslistor.

Observera: Produktbeskrivningen baseras på tekniska specifikationer och anger inte emballagevolymer eller antal i försäljningsförpackningen.
