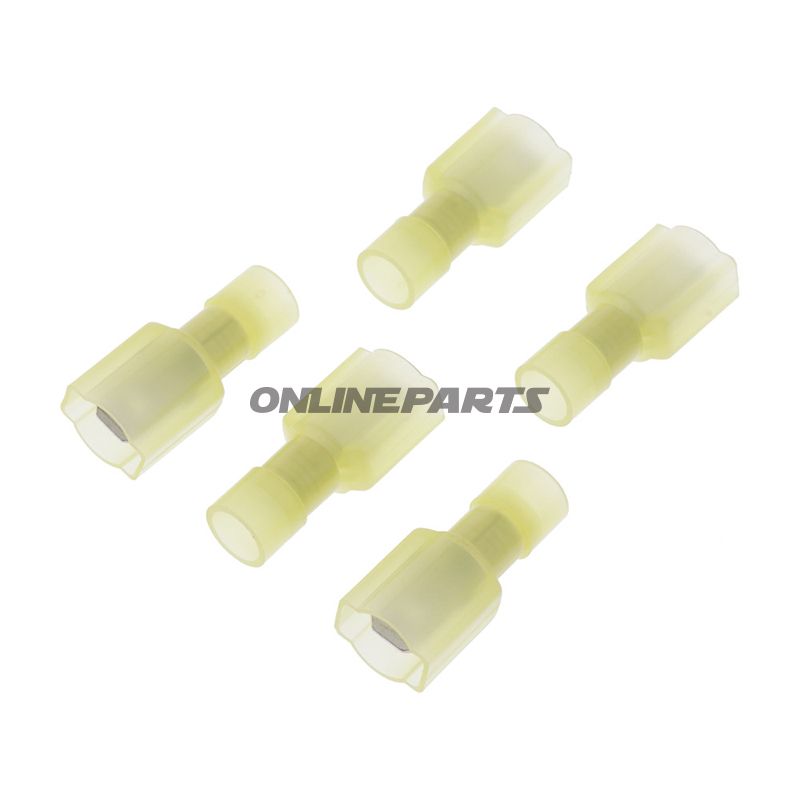

Spade Connector Male 6.0 Yellow Jmppack 5 Pcs

Flat helt isoleret spadestik 6,3 mm för kabeltvärsnitt 4,0–6,0 mm² (gul) — JMP

Produktöversikt: Detta är ett helt isolerat flat spadestick från JMP (MPN: 158.02.85, GTIN: 4043981274929) i gul utförande, avsedd för snabba och säkra fasta anslutningar i 12–10 AWG-/4,0–6,0 mm² kablar. Luttens kontakt har en flat kontaktbredd på 6,3 mm och en tjocklek på cirka 0,8 mm och är utformad för enpolade anslutningar utan lödning.

Funktion och användning

Det platta spadesticket används för elektriska anslutningar där en skruv- eller spaltbar kontakt krävs — typiskt på reläer, terminalblock eller skarvförband med 6,3 mm hane-kontakter. Den fullständiga isoleringen skyddar ledare och minimerar risken för av misstag kortslutning vid tätt sittande metalldelar. Luttens är inte avsedd för lödning; ledarsamling sker genom Crimp.

Material och konstruktion

• Kobberlegerad kontakt: Kontaktytan är tillverkad av koppar eller en kopparlegering med ytbehandling för att säkerställa god elektrisk ledningsförmåga och lämplig mekanisk styrka vid upprepade anslutningar och frånkopplingar.
• Isolering: Den gula klädseln är gjord av ett isolerande plastmaterial som ger elektrisk separation och skyddar mot mekaniska påfrestningar. Materialet är valt för att ge tillräcklig flexibilitet vid Crimp utan att spricka.
• Crimpanslutning: Utformad för mekanisk Crimp — korrekt Crimp-verktyg rekommenderas för att uppnå stabil låg-impedans-anslutning och god draghållfasthet.

Tekniska detaljer

• Typ: Flat spadestick (hane)
• Kontaktbredd: 6,3 mm
• Tjocklek: ca. 0,8 mm
• Kablar: lämplig för kabelarea 4,0–6,0 mm²
• Poler: 1
• Isolerad: Ja (full izolering)
• Lödning: Nej (Crimp-anslutning)
• Heat shrink: Ej inkluderat

Kompatibilitet och användningstips

• Använd tillsammans med honkontakter/terminaler dimensionerade för 6,3 mm spader.
• Välj rätt Crimp-verktyg för isolerade spadestift för att säkerställa både elektrisk kontakt och mekanisk fästning.
• Kontrollera ledarens överskridning så att endast den blottade ledaren sätts in i Crimp-området; isoleringen ska stöta upp mot isoleringsänden för att uppnå tillräckligt belastningsskydd.
• Använd lämplig kabelarea inom 4,0–6,0 mm² för att undvika lösa anslutningar eller överbelastning.

Praktiska fördelar: Den plana 6,3 mm-kontakten ger en standardiserad och igenkännbar gränssnitt till många reläer och kontaktsystem. Den fullständiga isoleringen minskar risk för kortslutning i tätpaketerade installationer, och den mekaniska Crimp-anslutningen ger en robust, vibrationsbeständig sammankoppling när den utförs korrekt.

Varumärket JMP och artikelnumret 158.02.85 kan användas för att verifiera specifikationer och för att hitta motsvarande komponenter eller reservdelschema för befintliga installationer. GTIN 4043981274929 identifierar exakt denna artikelvariant (gul, helt isolerad).
