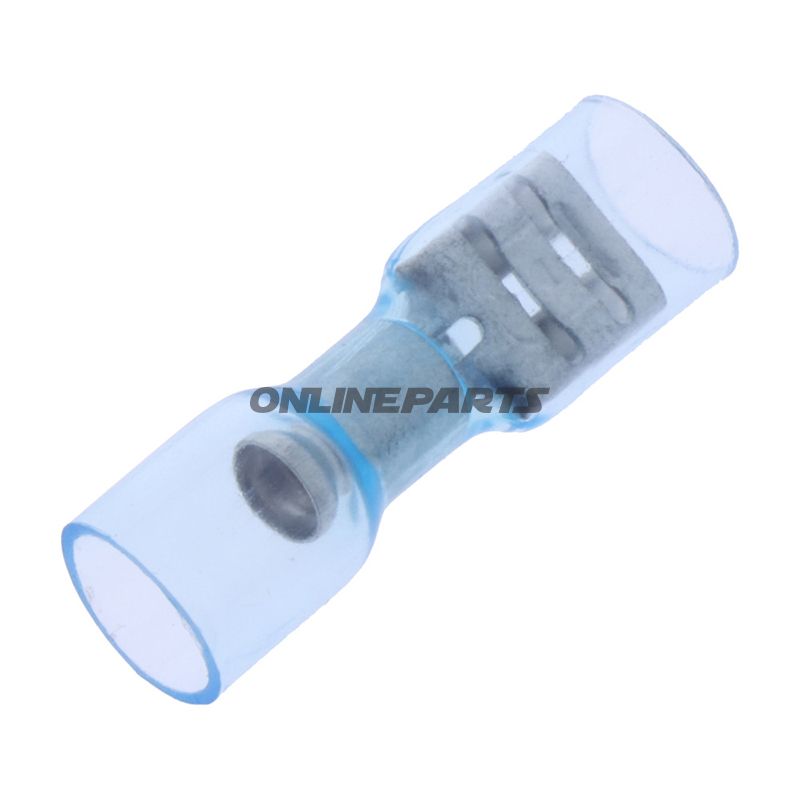

Spade Connector Female 1.5-2.5 6.3Mmjmp Pck 25 Pcs Altn 1580236

Flat pluggkontakt 6,3 mm (för ledare 1,5–2,5 mm²) — isolerad med krympeplastslang

Produktöversikt: Denna flatpluggkontakt från JMP (MPN: 158.08.71, GTIN: 4043981350159) är en enkelpolig, isolerad hona designad för 6,3 mm flatkabelkontakt och kablar med tvärsnitt från 1,5 till 2,5 mm². Den levereras med integrerad krympszplask, som bidrar till mekaniskt skydd och tätning runt kabeln efter montering.

Funktion och användning

Flatpluggens primära funktion är att skapa en säker elektrisk anslutning mellan en hona och en 6,3 mm flatkontakt med stift i en skruvplatta. Den isolerade konstruktionen skyddar mot kortslutning i trånga installationsmiljöer, medan krympflexen minskar risk för korrosion och förbättrar vibrationsbeständighet. Produkten används ofta i fordon, motorcyklar och maskiner där snabb av- och påkoppling av ledningar är nödvändig och där platsen kan vara begränsad.

Material och egenskaper

• Kontaktmaterial: Metallkontakt (blyant/kalibrerad platta) lämplig för pressning runt ledaren; utformad för god elektrisk ledningsförmåga och stabil mekanisk anslutning.
• Isolering: Färgad plast/termoplastkappa (blå) för visuell identifikation av tvärsnittsarea och för elektrisk isolering.
• Krympeflex: Integrerad krympflex/varm krymprör som krymper vid uppvärmning och förbättrar tätning samt mekanisk fastsättning av kabeln.
• Temperaturbeständighet: Specificerad till -125 °C i tekniska data (angivet som temperaturotemperans); praktisk tillämpning beror på installationens övriga material och driftstemperaturer.

Tekniska detaljer

• Typ: Hona till flatkabelkontakt (spade-kontakt hona).
• Lämplig för flatkontakt: 6,3 mm (bredd) x 0,8 mm (tjocklek).
• Ledare tvärsnitt: 1,5–2,5 mm².
• Poler: 1 polar (enkelkontakt).
• Svetsad anslutning: Ingen (konstruerad för krimp/tryckanslutning).
• Isolerad: Ja — med integrerad krympeflex.

Fördelar i praktiken

• Ger en kompakt, isolerad anslutning till standard 6,3 mm flatkontakt, vilket förenklar på- och avkoppling på fältet.
• Krympeflexen förbättrar hållbarheten i vibrationsutsatta miljöer och minskar inträngning av fukt och smuts vid anslutningen.
• Färgkodning (blå) gör det snabbt att identifiera lämplig ledarstorlek vid montering och felsökning.
• Designad för krimpanslutning säkerställer en enhetlig elektrisk kontakt när rätt krimpverktyg används.

Kompatibilitet och montering

Passar till standard 6,3 mm kontakt för flatkabel. Rekommenderad användning med ledare i angivet tvärsnittsområde (1,5–2,5 mm²). Faktorer som ger optimal funktion: korrekt isolerad ledare, lämplig krimpkontakt och krympning av flexen med lämplig värmekälla för att uppnå tätning utan att skada isoleringen.

Identifiering

Tillverkaren JMP framgår av märkningen och produktnummer 158.08.71 (MPN). GTIN 4043981350159 kan användas vid sökning efter artikelnummer och dokumentation i reservdelsförvaltning.

Obs: Produktinformationen anger tekniska data och användningsförutsättningar. Se till att använda korrekt krimpverktyg och följa gällande elektriska installationsregler vid montering.
