Spade Connector Female 1.0-2.5 6.3Mmjmp Pck 25 Pcs Altn 1580256

Flat kontakt (hona) 6,3 mm till 1,0–2,5 mm² ledare — JMP (158.08.85)

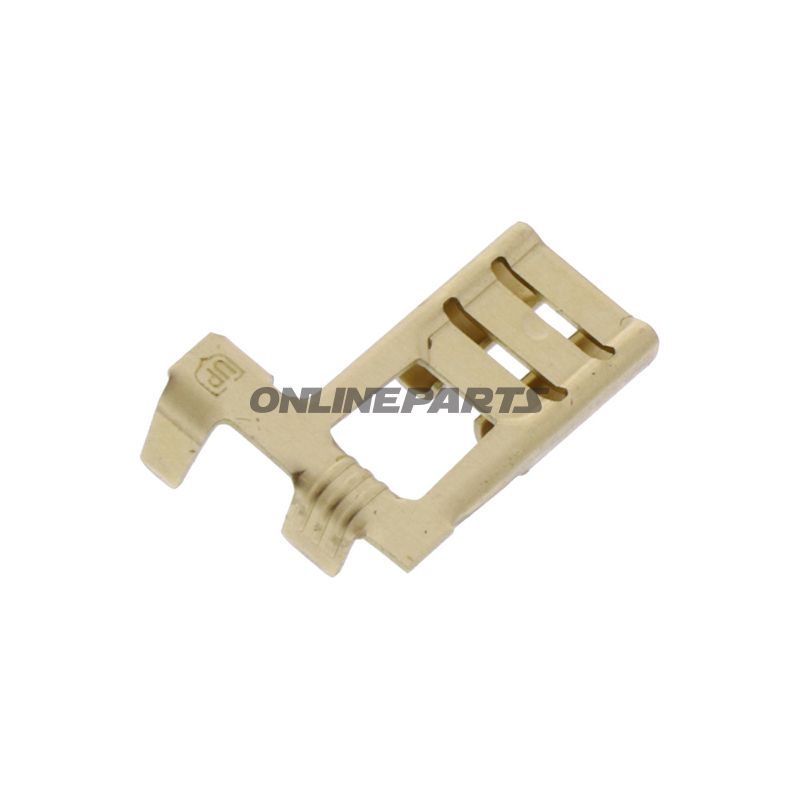

Produktöversikt: Denna oskyddade plana kontakt från JMP, modellnummer 158.08.85 (GTIN 4043981350296), är en enkel mekanisk kontakt för sammankoppling av enkelledarkablar med 6,3 mm flatkontakt (späde). Den är avsedd för ledningsarea mellan 1,0 och 2,5 mm² och används typiskt i motordelar, elektriska installationer på motorcyklar och annat fordonsrelaterat arbete där plats och säker elektrisk anslutning är viktigt.

Funktion och användning:

• Syfte: Skapa en stabil, avbrutbar elektrisk anslutning mellan en sporde (hona) och ledning via en hona-kontakt.
• Användningsområden: För användning i ledningsnät på motorcyklar, för anslutning av komponenter som reläer, brytare, säkringshållare, blinkers och liknande elektriska enheter.
• Design: Osäker kontakt, vilket innebär direkt metall-till-metall kontakt och bäst lämplig där mekanisk avskärmning eller där isolering sker på annat håll i installationen.

Material och egenskaper:

• Kontakmaterial: Metall (vanligt tinnbelagt mässing eller liknande kopparlegering i denna typ av kontakt) — valt för god elektrisk ledningsförmåga och korrosionsbeständighet under normala driftsförhållanden.
• Mekanisk konstruktion: Stel blank platta med dimension 6,3 x 0,8 mm (bredd x tjocklek), som säkerställer formstabila förbindelser med standard 6,3 mm spadekontakt.
• Ytbehandling: Vanligt nickels eller försedd med tining för att reducera oxidationsbildning och förbättra kontaktdonstånd över tid.
• Isolation: Osäker — kräver antingen en fysisk avskärmning i produktens montering eller användning av ytterligare isoleringsmetoder om kontaktytor kan utsättas för kortslutningsrisk.

Tekniska data (väsentliga):

• Typ: Hon-fladkontakt (spade connector female)
• Lämplig för spadbredd: 6,3 mm
• Ledningsarea: 1,0 mm² till 2,5 mm²
• Antal poler: 1
• Lödanslutning: Nej (beräknad för crimp eller mekanisk klämning)
• Isolerad: Nej
• Heat shrink: Nej

Kompatibilitet och montering:

• Fungerar med standard 6,3 mm han-spader och -anslutningar. Perfekt för befintliga kabelskruvar, klämmor eller panelmonterade hona-kontakter som accepterar 6,3 mm plana kontakter.
• Montering vanligtvis genom korrekt dimensionerad krympning med en lämplig crimp-våg för isolerade eller oisolerade terminaler, beroende på kabeltyp.
• Eftersom kontakten är oisolerad bör hänsyn tas till placering för att undvika oavsiktlig kortslutning; använd eventuell ytterligare mekanisk avskärmning eller inbuktning i kabelhöljet.

Identification och spårbarhet: Produkten märks som JMP med MPN 158.08.85 och GTIN 4043981350296, vilket gör det möjligt att identifiera exakt terminaltyp vid köp eller vid ersättning i befintliga installationer.

Noteringar till professionell användning: Anslutningen är inte avsedd för lödning eller för användning utan korrekt mekanisk fixering. Välj lämplig kabelsko- eller crimp-teknik som motsvarar ledningsarean för att säkerställa låg kontaktmotstånd och minimera värmeutveckling vid höga strömmar. Överväg skydd mot vibration och korrosion vid användning i öppna eller utsatta motorcykelinstallationer.
