SOCKET USB UNI INSTALLATION/INSTÄLLNING

USB-kabelhylsa för inbyggnad eller uppbyggnad — universell montering

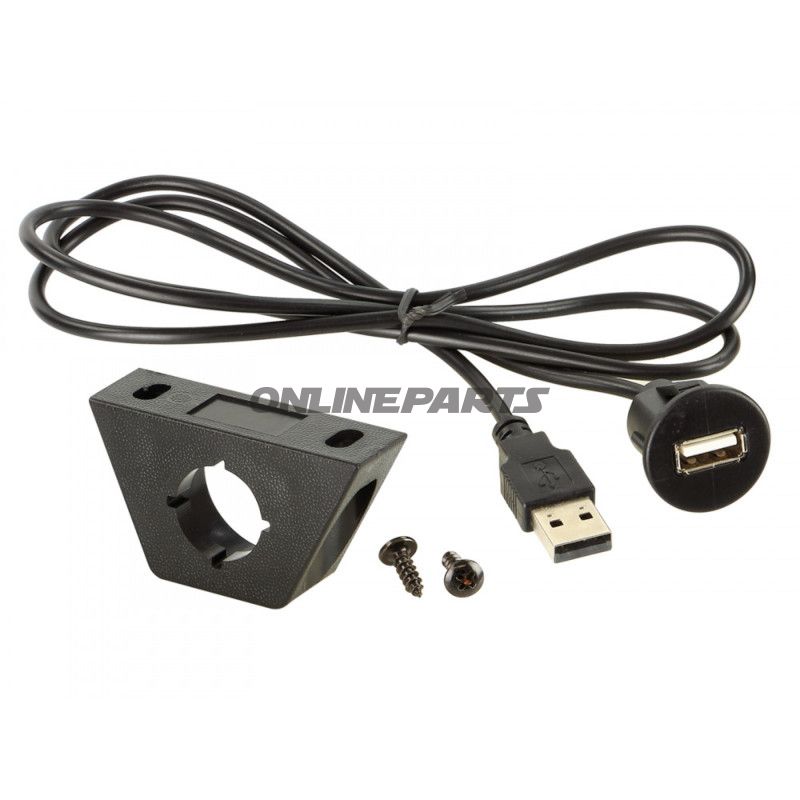

Denna USB-kabelhylsa från ACV (MPN: 194.09.87, GTIN: 4026724340723) är designad för fast montering i instrumentbräda, paneler eller andra skålar där man önskar en diskret och robust USB-anslutning till ljud/AV-system eller strömförsörjning. Produkten levereras med en färdigansluten kabeländ och monteringshus, vilket gör den lämplig för både inbyggnad (panelmontage) och uppbyggnad (påbyggnad) beroende på installationens krav.

Funktion

• Ger en USB-anslutning till audio/video eller ström i fordonets interiör.
• Kombinerar ett monteringsvänligt kontaktkapsel med en fast kabel, så att anslutning till enheten eller förstärkaren kan ske dolt bakom panelen.
• Håldiameter på Ø 19 mm säkerställer exakt borrning vid inbyggnad, medan monteringshålen har avståndet 42 mm för säker fastsättning.

Material och byggkonstruktion

• Kabeln och höljet är utförda i standardplast och metalldelar, som vanligtvis används till bil- och mc-installationer, för att säkerställa mekanisk stabilitet och elektrisk kontakt. Materialvalet ger god hållbarhet vid normal användning utan överdrifter av egenskaper.
• Kabeln är färdigmonterad med en total längd på 102 cm (kabel-längd 95 cm), vilket ger flexibilitet vid ledning till radioutrustning eller strömförsörjning bakom panelen.
• Yttre mått på hållaren: L = 59,4 mm, B = 34,2 mm, H = 20,2 mm — användbara mått vid planering av monteringsutrymme och ramar.

Tekniska mål och monteringsuppgifter

• Håldiameter för inbyggnad: Ø 19 mm.
• Hålavstånd för fastsättning: 42 mm.
• Kabellängd: 95 cm (kabel) / total längd inklusive kontakt: 102 cm.
• Fysiska mått på hållaren: 59,4 × 34,2 × 20,2 mm (L × B × H).

Kompatibilitet och användning

• Universell utformning riktad mot både bil- och motorcykelinstallationer där en USB-anslutning ska etableras i en panel eller i ett konsolrum.
• Verifierat som kopplingspunkt till eftermonterad radio, navigation, USB-laddare eller AV-enheter där en extern ledning önskas dras bakom panelen.
• Kontrollera fysiskt monteringsutrymme och håldiameter (Ø 19 mm) samt kabeldragning (95 cm) före montering för att säkerställa korrekt passform i din installation.

Säkerhet och praktiska rekommendationer

• Vid montering i fordon rekommenderas korrekt skydd mot fukt och vibrationer enligt tillverkarens monteringsanvisning; använd lämpliga tätningar och kabelklammer efter behov.
• Kontrollera korrekta elektriska anslutningar och undvik belastning över den tillgängliga strömkapaciteten hos den anslutna strömförsörjningen.
• Produktens identifikation är ACV 194.09.87 (GTIN 4026724340723) — använd dessa vid reservdelar eller kompatibilitetstest.

Varumärket ACV anger vanligtvis tillbehör riktade mot eftermontering och bilinstallationer; MPN 194.09.87 och GTIN 4026724340723 kan användas för exakt identifikation vid beställning eller vid sökning efter teknisk dokumentation.
