Socket Nato

NATO-uttag (ISO 4165) för infällning på motorcykel eller fordon

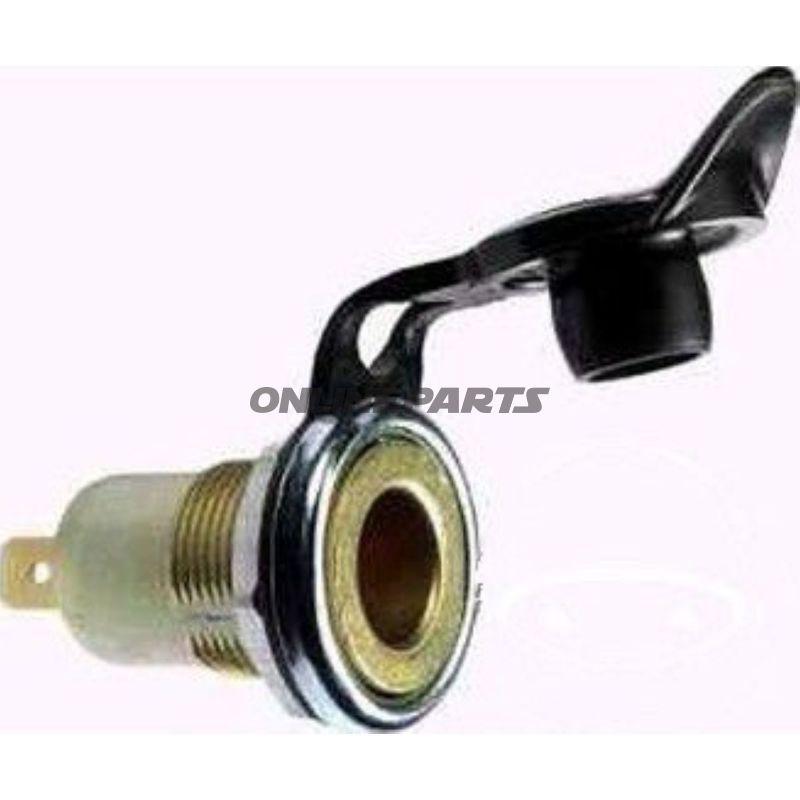

Produktöversikt: Detta uttag i NATO-/ISO 4165-utförande från Hella (MPN 146.13.67, GTIN 4082300212273) är en kompakt, infälld strömanslutning med lock och en 6,3 mm flatstiftsanslutning. Det är avsett för fast montering i instrumentpanel eller karossplåt med maximal tjocklek 7 mm och ett borrhål på Ø 18,5 mm.

• Funktion: Ger en standardiserad 12/24 V kontakt för tillbehör, laddare och elektriska förbrukare som använder NATO/ISO 4165-kontakt. Locket skyddar mot smuts och fukt när kontakten inte används.
• Montering: Infällningshål Ø 18,5 mm. Rekommenderad frontpanelstjocklek upp till 7 mm. Konstruktionen är avsedd för fastskruvning eller inskjutningsmontering i instrumentpanel eller kaross.
• Elektriska data: Dimensionerad för en belastning upp till 8 A vid 24 V (motsvarande vanliga lågspänningsapplikationer på motorcyklar och mindre fordon).

Material och egenskaper: Hella-uttaget är utfört i en ljus metallkopp, vilket ger mekanisk stabilitet och god avledning till karossjord (massa via höljet). Metallen minskar deformation vid infällning och säkerställer en stabil jordförbindelse, eftersom höljet fungerar som masspunkt. Locket är designat för att sluta tätt runt kontakten och skydda kontaktytorna mot smuts och väderpåverkan vid parkering.

Kontakt och anslutning: Levereras med en enda 6,3 mm flatstiftsanslutning och höljesjord. Anslutningsformen är känd för snabb och säker montering/avmontering av kabelfötter och tillbehör. Säkerställ korrekt säkring i den elektriska kretsen i förhållande till beräknad strömstyrka och användning.

Kompatibilitet och användningsområden: Passar fordon och motorcyklar där man önskar ett NATO/ISO 4165-standarduttag i instrumentpanelen, tankens verktygspanel eller crossover-konsol. Lämpligt för leverans av ström till exempelvis telefonladdare (med lämplig adapter), batteriladdare för låg ström eller annat tillbehör som är dimensionerat inom de angivna elektriska värdena.

Praktiska anmärkningar för montören:

• Borrhål: Ø 18,5 mm exakt; avgradning kan vara nödvändig för montering av plan kant.
• Frontpanelstjocklek: Max. 7 mm — tjockare material kräver alternativ placering eller förlängningsadapter.
• Säkring: Dimensionera säkring enligt kabelarea och belastning (8 A vid 24 V är maximal belastning specificerad).
• Jordning: Höljets metallutförande fungerar som massa — säkerställ god elektrisk kontakt till chassi/ram vid montering.

Identifiering: Produkten marknadsförs av Hella under MPN 146.13.67 och kan spåras via GTIN 4082300212273 för kontroll av originalitet och reservdelsmatch vid inköp.

Kvalitet och användning: Beskrivningen och materialvalet gör detta uttag lämpligt för professionella monteringsuppgifter där en robust, standardiserad infälld lösning önskas. Använd alltid rätt verktyg och följ elektriska säkerhetsföreskrifter vid installation.
