Socket Einbau Lmetall18a 24V

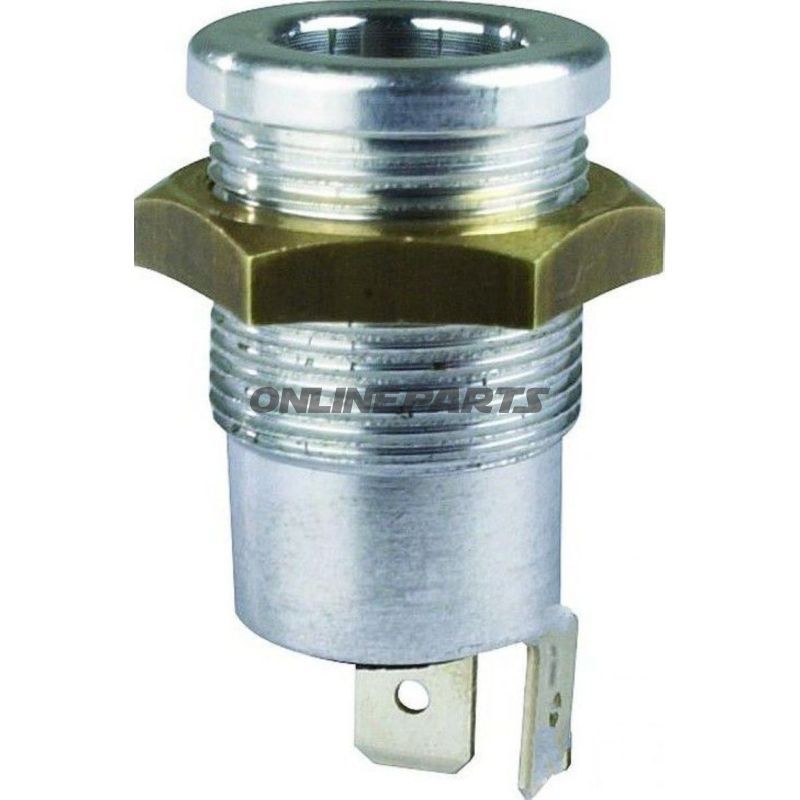

Infällningsuttag i lättmetall 18 A, 24 V — 1-poligt med jord

Detta infällningsuttag i lättmetall är avsett för installation i fordonskonsoler, instrumentbrädor eller andra platser där ett kompakt, robust och jordanslutet 1-poligt uttag krävs. Produkten levereras under artikelnummer (MPN) 146.75.96 och kan identifieras via GTIN 4026736411022.

Funktion och användning

• Uttaget är 1-poligt med integrerad jordanslutning och två 6,3 mm flatstiftsanslutningar för enkel anslutning av ström och jord.
• Utformat för lågspänningsinstallationer (användningsområde 6–24 V), typiskt i motorcyklar, båtar, vagnar och specialfordon där en robust ströminförsel för tillbehör eller elektriska förbrukare krävs.
• Polerad kant för snygg montering i synliga paneler.

Tekniska detaljer

• Spänningsområde: 6–24 V DC.
• Nominell ström: upp till 18 A, vilket täcker de flesta tillbehörsförbrukningar vid 12 V- och 24 V-installationer.
• DIN/ISO-referens: C DIN 72 591 / 4165 — överensstämmelse med vanliga dimensioner för 6,3 mm flatstift.
• Monteringshål (infällnings-Ø): 18,5 mm.
• Yttre diameter: 22 mm; inre diameter: 12 mm.

Material och mekaniska egenskaper

• Höljet är tillverkat i aluminium (lättmetall). Aluminium ger god korrosionsbeständighet i normala miljöer och samtidigt låg vikt jämfört med traditionella metalldon.
• Ytan är polerad vid kanten, vilket minskar vassa kanter och ger ett rengöringsvänligt, visuellt neutralt utseende efter montering.
• De två 6,3 mm flatstiftsanslutningarna är standarddimensioner, vilket gör installation och utbyte enkelt för erfarna mekaniker.

Montering och elektrisk anslutning

• Hål för montering: borrhål Ø 18,5 mm. Kontrollera paneltjocklek och fritt utrymme bakom panelen före montering.
• Anslutning sker med 6,3 mm flatstift; säkerställ korrekt krympning eller pressförbindelse av kabelskor för att minimera kontaktmotstånd och värmeutveckling vid höga strömmar.
• Jordanslutningen är integrerad i uttaget — säkerställ en säker och lågimpendans jordförbindelse till chassit.

Kompatibilitet och användningstips

• Passar standard 6,3 mm flatstiftstillbehör och -kablar som används i fordonsinstallationer.
• På grund av aluminiumkonstruktionen bör kontaktpunkter och anslutningar kontrolleras regelbundet för oxidation i utsatta miljöer; kontaktytor kan vid behov rengöras med lämpligt elektrorengöringsmedel.
• Vid kontinuerlig belastning nära 18 A rekommenderas korrekt säkring och dimensionering av anslutningskabeln för att undvika spänningsfall och värmeutveckling.

Märkning

MPN: 146.75.96 — GTIN: 4026736411022. Det anges inget särskilt varumärke i de angivna uppgifterna; identifiering och beställning kan därför ske utifrån MPN eller GTIN.

Kontakta din reservdelsleverantör eller använd fordonets dokumentation vid tvekan om monteringsplats eller krav på kapsling och paneltjocklek.
