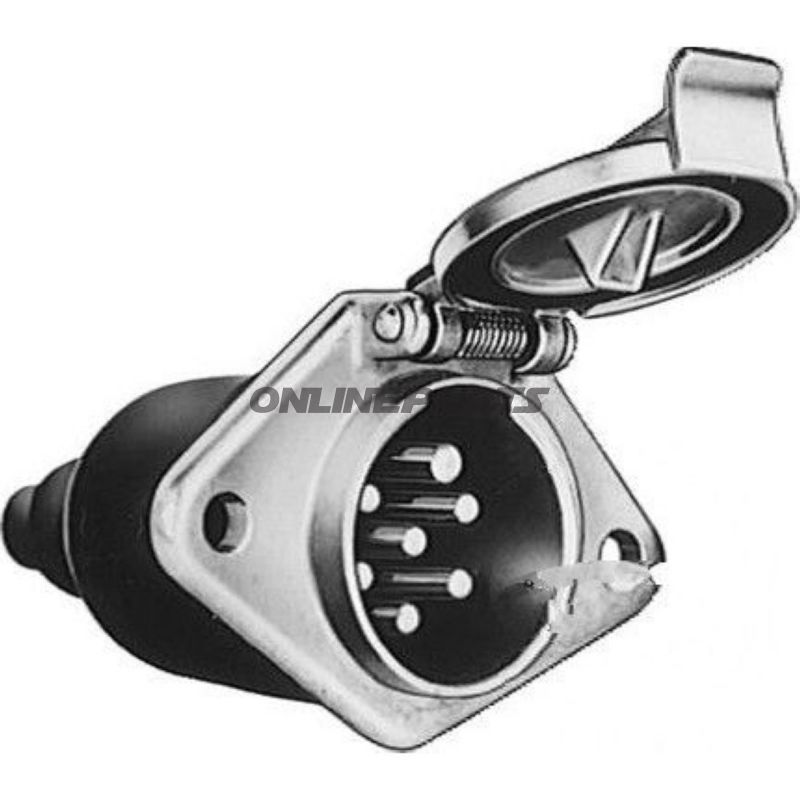

Socket 7Pol Alu 24Vschraubanschluss M Stift

7-polig 24V kontakt i aluminium med skruvanslutning och M-stift

Denna 7-poliga kontakt är avsedd för 24 V-installationer och är utförd i lättmetall (aluminium) med skruvanslutningar och en central kontaktstift (M-stift). Produkten motsvarar ISO 1185 och används typiskt för elektriska anslutningar på fordon och släpvagnar där robusthet och korrosionsbeständighet är väsentlig.

Funktion

• Säkerställer elektrisk förbindelse mellan fordon och trailer/släpvagn med 7 separata poler, så ljus- och signalfunktioner kan överföras säkert i 24 V-system.
• Den centrala M-stiften säkerställer korrekt mekanisk inpassning och polaritet vid inkoppling.
• Skruvanslutningar tillåter fast och återöppningsbar montering av ledningar, vilket förenklar underhåll och reparation.

Material och egenskaper

• Hölje i aluminium: Låg vikt och bättre korrosionsbeständighet jämfört med obehandlat stål. Aluminium ger god värmeavledning och är lämpligt för utomhusmontering med lämpligt skydd mot direkt salt- och kemisk exponering.
• Kontakter och kontaktstift: Tillverkade för att upprätthålla elektrisk kontakt vid vibrationsbelastning; underhåll kan omfatta rengöring och eventuell kontaktfett för att förlänga livslängden i krävande miljöer.
• Skruvanslutningar: Möjliggör säker fastsättning av kabelskor eller avisolerade ledare. Använd korrekt moment vid montering för att undvika lösa förbindelser eller skada på gängor.

Kompatibilitet och standard

• Designad enligt ISO 1185, vilket är vanligt för 7-polig trailer-/släpvagnsanslutning för 24 V-system. Kontrollera alltid fordonets och släpvagnens specifikationer för funktion och stiftanslutning före installation.
• Passar kontakter och socklar med samma ISO-1185-konfiguration och M-stiftplacering.

Tekniska uppgifter

• Antal poler: 7
• Nominal spänning: 24 V
• Material: Aluminium (lättmetall) med metall kontaktstift
• Standard: ISO 1185

Praktiska råd vid installation

• Kontrollera polfördelningen före anslutning för att undvika felkoppling.
• Använd korrekt kabelarea och lämpliga kabelskor. Dra åt skruvarna till rekommenderat moment för att säkerställa pålitlig elektrisk kontakt.
• Vid montering i korrosiva miljöer rekommenderas lämplig tätning och efterbehandling av utvändiga metalldelar.

Identifiering

Produktens artikelnummer (MPN) är 146.79.50 och GTIN/artikelnumret är 4026736035358. Dessa koder kan användas för entydig identifiering av komponenten vid inköp och reservdelsadministration.

Observera

Uppgiften om förpackningsenhet i den levererade dokumentationen kan variera; denna beskrivning fokuserar på produktens egenskaper och funktionalitet, inte distributionsförpackningar.
