Socket 7Pol Alu 24Vm 20 Flachsteckeranschluss

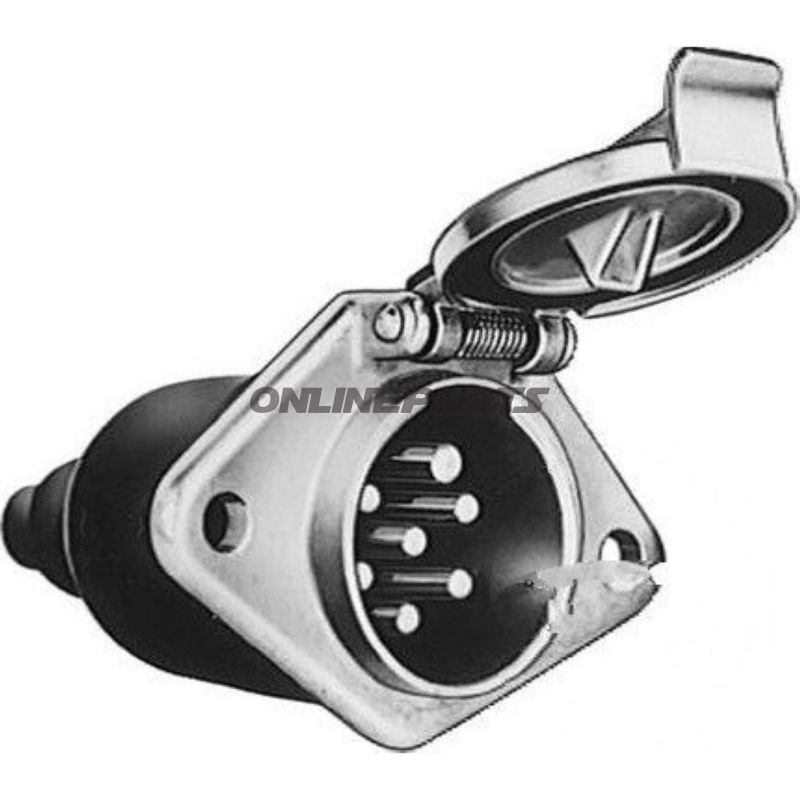

7-polig 24 V stickkontakt i aluminium med M20 flatstiftsanslutning

Denna 7-poliga 24 V stickkontakt (GTIN: 4026736035679, MPN: 146.79.68) är avsedd för fordon och släp som använder ISO 1185 / SAE J560B (STVZO) standardens "N" utförande. Den ger en robust elektrisk förbindelse för belysning och signalfunktioner där flera kretsar ska föras genom en gemensam kontakt.

• Funktion: Säkerställer anslutning av 7 separata ledare till fordonets 24 V-system, inklusive blinkers, bakljus, bromsljus och jord. Kontakt 31 är utförd som stift (lämplig för standardiserade kopplingar).
• Standard och kompatibilitet: Utförd enligt "N"-standard för STVZO-funktioner (ISO 1185 / SAE J560B), vilket innebär att formen och polplaceringen passar utrustning och kontakter på många lastbilar, bussar och tyngre fordon som använder denna standard.

Material och konstruktion

• Hölje i lättmetall (aluminium): ger en bra balans mellan låg vikt och mekanisk styrka samt korrosionsmotstånd jämfört med obearbetat stål.
• Gummitätning i locket: säkerställer tätning mot fukt och smuts när locket är stängt, vilket minskar risken för korrosion vid polerna.
• Kabelskydd i gummi för anslutningsöppning: dimensionerat för kablar med yttermått Ø 8–11 mm och 16,5–1,5 mm, vilket möjliggör vanliga installationsledare i fordonstillämpningar.
• Flatstiftsanslutningar: 20 flatstift 6,3 mm i konfiguration (1 × 2-polig, 6 × 3-poliga grupper) utförda i CUZn med nickellegering (CUZn / Ni), vilket säkerställer god elektrisk ledningsförmåga och motstånd mot slitage i kontaktförbindelser.

Elektriska egenskaper

• Spänning: 24 V (avsett för 24 V fordonsystem).
• Polantal: 7.
• Belastningskapacitet vid 24 V: typiskt 15 A för 1,5 mm² ledare och upp till 20 A för 2,5 mm² ledare. Dessa siffror anger vilka ledartvärsnitt som kan användas säkert utan termisk överbelastning.

Monterings- och installationsanvisningar

• Monteras vanligtvis i kaross eller släpvagnsbakstycke med lämplig M20 kabelgenomföring; säkerställ korrekt moment vid fastsättning av lock och hus för att bibehålla tätning.
• Kontrollera att kabeltvärsnittet matchar önskad belastning (1,5 mm² för 15 A eller 2,5 mm² för 20 A) och använd korrekta crimphylsor eller pressade terminaler för flatstiften.
• Kontakt 31 som stift kräver korrekt matchande motkontakt för att säkerställa pålitlig jordförbindelse.

Praktiska fördelar för yrkespersoner

• Aluminiumkonstruktion ger låg vikt och god hållbarhet under fordonsförhållanden.
• Standardiserad poluppbyggnad och flatstiftslayout gör produkten lämplig för utbyte i befintliga installationer utan ändring av kabeldragning.
• Tätning i lock och kabelgenomföring minskar risken för inträngning av fukt och förlänger livslängden för kontakterna.

Produktens identifieringsnummer (GTIN: 4026736035679 och MPN: 146.79.68) kan användas för att säkerställa korrekt reservdelsmatch vid beställning eller vid dokumentation i reservdelsstyrning.
