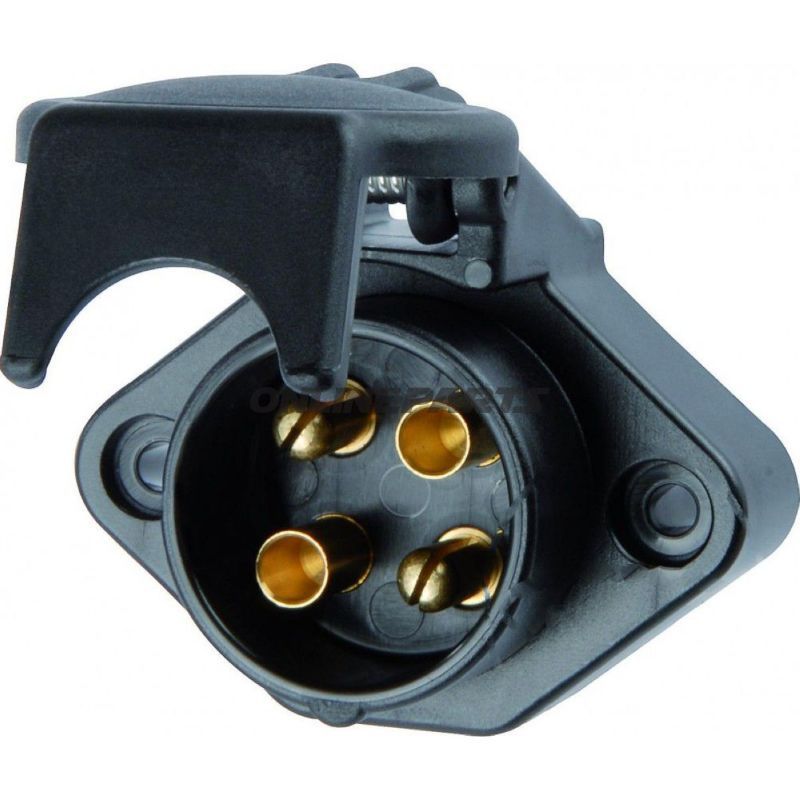

Socket 4-Pin Plactic 24Vanhänger

4-polig 24V stickkontakt i plast för släpvagn

Denna 4-poliga stickkontakt är avsedd för släpvagns- och anhängarinstallationer för fordon med 24 V-system. Produktens MPN är 146.78.77 och den är registrerad under GTIN 4026736034856.

Funktion

• Ger elektrisk förbindelse mellan dragfordonet och släpvagnen för standard signal- och strömförsörjning (t.ex. lampor, bromsljus och bakljusfunktioner).
• Tätning (packning) runt kontakten skyddar mot fukt och smuts i monterat läge och minskar risken för korrosion i kontaktytorna.
• Montering sker via skruvanslutningar, vilket gör det möjligt att föra in ledare och fästa dem säkert utan specialverktyg.

Tekniska data och elektriska egenskaper

• Spänningsområde: 6–24 V, vilket täcker både 12 V och 24 V-system i praktiken, när specifikationer och användning tillåter det.
• Bärförmåga vid 24 V: 16 A för ledare på 1,5 mm² och upp till 25 A för 2,5 mm². Dessa värden anger maximal strömförande kapacitet för de angivna ledararea under normal drift.
• Överensstämmer med DIN/ISO 72575 (angivet som DIN/ISO: 72 575 i data), vilket avser standardiserade dimensioner och polfördelning för 4-poliga släpvagnskontakter.

Material och hållbarhet

• Hölje och kapsling i konstmaterial/plast. Plastmaterialet ger låg vikt, elektrisk isolering och motståndskraft mot vanliga väderpåverkningar.
• Packning runt kontakten säkerställer skydd mot inträngning av vatten och smuts. Trots att plast och packning ökar motståndskraften bör anslutningar kontrolleras regelbundet för oxidation och åtdragning, särskilt i saltpåverkade miljöer.
• Skruvanslutningar möjliggör solid mekanisk och elektrisk förbindelse, men kräver korrekt moment och eventuell korrosionsskydd vid installation.

Montering och kompatibilitet

• Montering kräver åtkomst till kontaktens baksida för kabeldragning och åtdragning av skruvterminalerna. Säkerställ korrekt avisolering och åtdragning av ledare för att undvika dåliga förbindelser.
• Utformad för att passa standardiserade 4-poliga släpvagnskontakter enligt de nämnda DIN/ISO-måtten. Kontrollera polfördelning och mekaniska mått mot fordonets eller släpvagnens motsvarighet före montering.
• Lämplig för både privata och professionella installationer där en kompakt, plastbaserad stickkontakt är tillräcklig. Vid höga strömkrav eller aggressiva miljöer bör du överväga alternativa material eller extra skydd.

Praktiska rekommendationer

• Kontrollera att ledningsdimensioner motsvarar de angivna bärförmågorna (1,5 mm² för 16 A, 2,5 mm² för upp till 25 A) för att undvika överhettning.
• Applicera anti-oxidationsmedel på metallytor vid behov och efterdra skruvanslutningar efter kort tids drift.
• Vid montering utomhus eller i korrosiva miljöer rekommenderas regelbunden visuell inspektion av packningen och kontaktytorna.

Produktens tekniska identifiering: MPN 146.78.77, GTIN 4026736034856. Märke är inte angivet i uppgifterna; därför presenteras produkten främst utifrån de tekniska specifikationerna.
