Socket 3Pol Anh

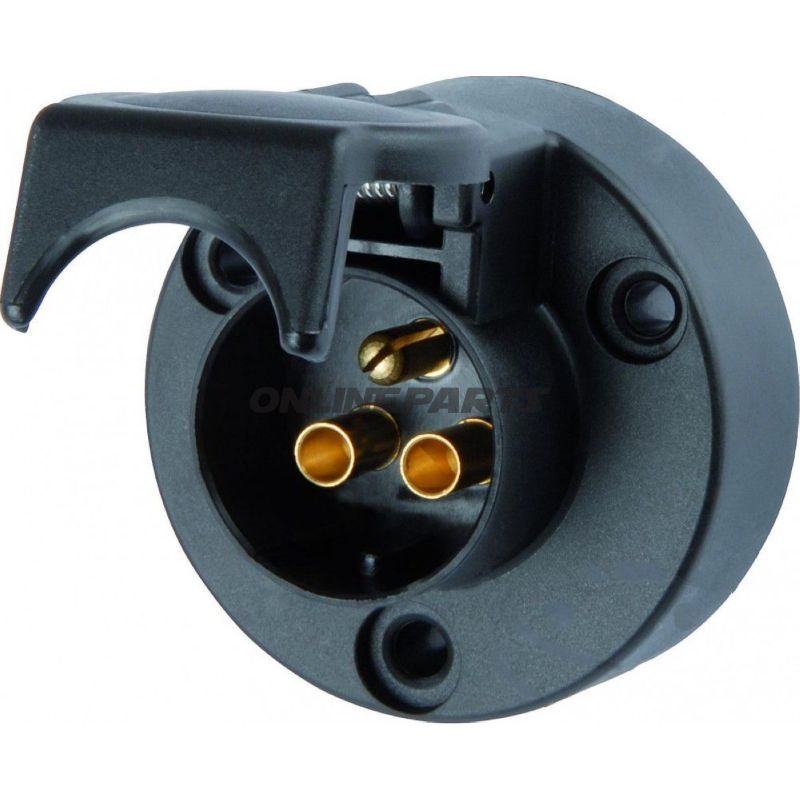

3-polig 24V kontakt i plast för släp (för montering med skruvanslutningar)

Denna 3-poliga kontakt är avsedd för släp- och fordonsbruk med 6–24 V system. Produkten levereras med packning och är utformad för fast montering med skruvanslutningar, vilket gör den lämplig för verkstadsmontering och byte av befintliga uttag.

• Funktion: Kontakten används som ström- och signalförsörjning mellan dragfordonet och släpet. Den trepoliga utföranden täcker typiska funktioner såsom t.ex. bakljus, positionsljus och eventuellt en gemensam jordförbindelse beroende på användning.
• Spänningsområde: 6–24 V, vilket täcker både 12 V och 24 V system.
• Bärförmåga: Vid 24 V är belastningskapaciteten angiven till 16 A vid 1,5 mm² ledararea och 25 A vid 2,5 mm² ledararea. Den kontinuerliga belastningen är specificerad till 20 A.
• Montering: Skruvanslutningar ger en robust elektrisk förbindelse och möjlighet till servicevänlig montering eller byte i fält eller på verkstad.

Materialval och egenskaper

Huset är tillverkat i kunststof/plast, vilket ger god motståndskraft mot korrosion jämfört med obehandlade metalldelar och samtidigt minskar vikt. Plastmaterialet är praktiskt för applikationer där damm, fukt och väderpåverkan förekommer, så länge korrekt packning och montering säkerställer täthet. Produkten levereras med en packning som minskar inträngning av fukt vid korrekt montering.

Teknisk fokus och bruksanvisning

• Anslutning utförs via skruvanslutningar – säkerställ korrekt moment och lämplig ledardimension för att uppnå specificerad strömbärighet.
• Vid installation i 24 V-system ska ledardimension väljas efter belastning (1,5 mm² för upp till 16 A; 2,5 mm² för högre belastningar upp till 25 A vid kortvarig belastning).
• Kontinuerlig belastning bör inte överskrida 20 A; ta hänsyn till strömförbrukningen från anslutna förbrukare och fordonets säkerhetskrav.
• Säkerställ att packningen är korrekt placerad och att monteringsytan är ren för att bibehålla täthet över tid.

Kompatibilitet och användningsområden

Kontakten är lämplig för släpsystem och andra tyngre fordonsapplikationer där en robust plastdosa med skruvanslutningar föredras. Den passar för standardinstallationer där en 3-polig förbindelse är tillräcklig. För applikationer med större antal funktioner (t.ex. blinkers, dimbakljus m.m.) bör man välja en motsvarande flerpolig lösning.

Produktinformation

• MPN: 146.78.93 — detta tillverkar-/artikelnummer används ofta vid reservdelsbeställning och säkerställer korrekt identifiering av den 3-poliga Herth & Buss-typkontakten.
• GTIN: 4026736034849 — global artikelkod, användbar vid sökning eller lagerstyrning.
• Brand: Inte angivet uttryckligen; MPN och GTIN kan användas för att bekräfta kompatibilitet i dele-databaser.

Vid byte rekommenderas att kontrollera att monteringsskruvar, kabeltvärsnitt och tätningar är lämpade för den aktuella miljön och att de elektriska förbindelserna efterdras efter första driftperioden för att säkerställa långvarig funktion.
