Socket 2Pol Schraub

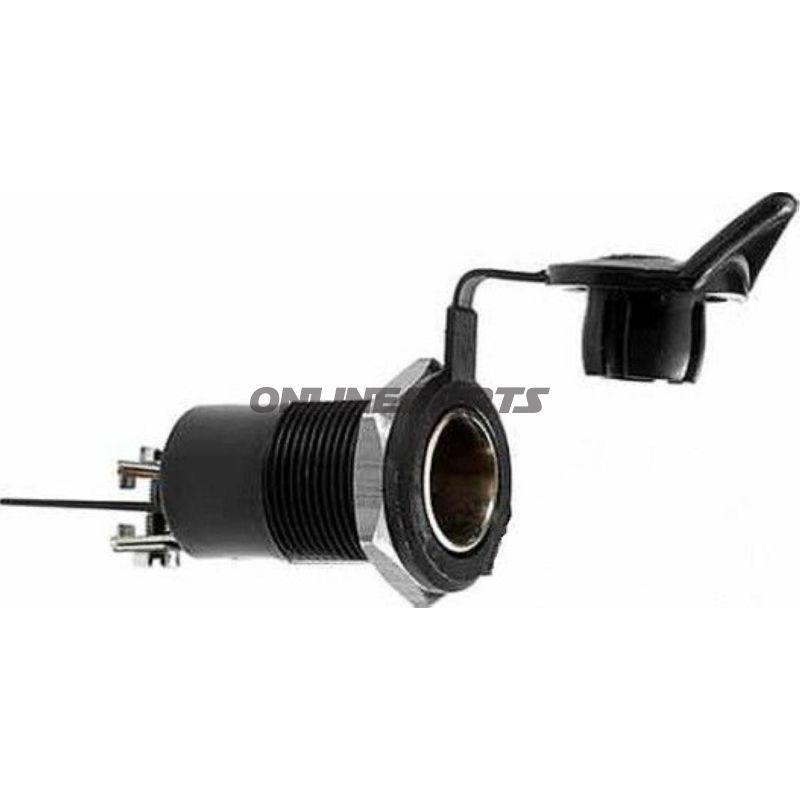

2-poligt uttag (ISO 4165) med skruv och lock — infällt plastfäste

Produktöversikt: Detta 2-poliga uttag från Hella (MPN: 146.13.91, GTIN: 4082300212365) är ett kompakt infällningsfäste i plast designat enligt ISO 4165-standarden. Det levereras med lock och två skruvanslutningar (6,3 mm) och är avsett för fasta installationer i instrumentpaneler eller kaross där ett platsbesparande strömuttag för 12/24 V-förbrukare krävs.

• Funktion: Ger en standardiserad 2-polig strömanslutning, skyddad av ett lock. Används för extern strömförsörjning av utrustning via stickproppar kompatibla med ISO 4165.
• Standard: ISO 4165 — säkerställer kompatibilitet med motsvarande hanstift/anslutningar som används på motorcyklar, scootrar och lättare fordon.

Tekniska data och mått:

• Infällningshål: Ø 18,5 mm
• Max. paneltjocklek vid montering: 7 mm
• Elektrisk belastbarhet vid 24 V: 8 A
• Skruvanslutningar: 2 x 6,3 mm (flatstift)

Materialval och egenskaper: Fästet är utfört i formstabil plast, vald för sin korrosionsbeständighet, låga vikt och isolerande egenskaper. Plastlocket skyddar kontaktytorna mot smuts och fukt vid dagligt bruk, men det är inte en tryck- eller vattentät lösning för långvarig nedsänkning. Skruvanslutningarna i 6,3 mm-format är standardiserade för att ge säker mekanisk fixering av kablar och kompatibilitet med vanliga flatstift.

Montering och användning: Monteras i ett 18,5 mm borr i instrumentbrädan eller karossen. Paneltjockleken får inte överskrida 7 mm för korrekt infällning och tätning mot panelen. För elektrisk anslutning används isolerade flatstift på 6,3 mm; säkerställ korrekt dimensionerade ledare och lämplig säkring enligt belastningen (8 A vid 24 V). Kontrollera att monteringsytan är ren och fri från vassa kanter som kan skada fästet.

Kompatibilitet och användningsområden: Lämplig för motorcyklar, scootrar, mindre fordon och specialinstallationer där ISO 4165-kontakter används — t.ex. för ström till laddare, tillbehör eller diagnostikutrustning. Produktens standardiserade utformning från Hella säkerställer kompatibilitet med övriga ISO 4165-komponenter.

Praktiska anmärkningar:

• Produkten levereras som en enhet; angivandet av förpackningsstorlekar i producenttexten är borttaget, så köparen inte förväxlar detta med levererat antal.
• Håll koll på korrekt säkringsvärde i installationskretsen; överbelastning kan skada både uttaget och den anslutna utrustningen.
• Om installationen kommer att utsättas för kraftig fukt eller tvätt, överväg ytterligare tätning eller en version med högre IP-klassificering.

Identifiering: Hella är angiven som tillverkare på etiketten (MPN 146.13.91) och produktens GTIN 4082300212365 kan användas för entydig spårning eller inköp hos reservdelsleverantörer.
