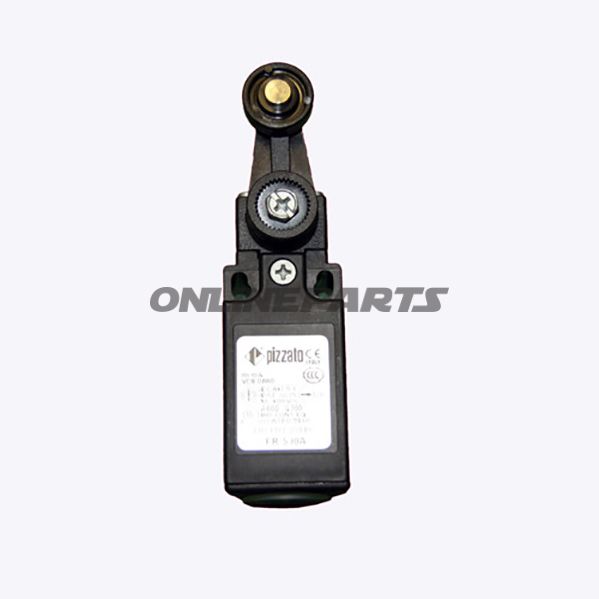

Gränsströmbrytare (toppen) till Ravaglioli KPX 337 / FR530A

Produktöversikt: Denna gränsströmbrytare från Ravaglioli är utformad som toppmonterad ändgränsbrytare för användning på lyftutrustning och verkstadsmaskiner, specifikt kompatibel med modellerna KPX 337 och FR530A. Den fungerar som mekanisk stopp- eller positionsbrytare som registrerar rörelsens slutposition och skickar en elektrisk signal till styrningen.

Funktion: Gränsströmbrytaren aktiveras vid mekanisk kontakt i slutpositionen och bryter eller upprättar elektrisk förbindelse beroende på anslutning och systemlogik. Den används för att förhindra överskridning vid ändläge, säkerställa korrekt positionering av rörliga delar och som säkerhetssignal i automatiska system. Konstruktionen är avsedd att monteras överst på den relevanta mekaniska enheten, där den registrerar topposition.

Material och dimensioner:

• Husmaterial: plast (Kunststoff). Plastvalet ger en korrosionsbeständig, elektriskt isolerande lösning med låg vikt, lämplig för verkstadsmiljöer där direkt exponering för fukt och olja kan förekomma.
• Mått (L x B x H): 62,5 x 30,75 x 31 mm – kompakt formfaktor som gör den lämplig för trånga monteringsförhållanden.

Kompatibilitet och användning: Beskrivs för Ravaglioli KPX 337 och FR530A-enheter, vilket gör den relevant för service och underhåll av dessa lyftplattformar. För korrekt funktion ska montering och elektriska anslutningar utföras i enlighet med tillverkarens anvisningar och gällande säkerhetsstandarder. Kontrollera befintlig kabeldragning och signalledlar vid utbyte för att säkerställa identisk funktion.

Tekniska fördelar och egenskaper:

• Robust, kompakt konstruktion i plast med tillräcklig mekanisk hållbarhet för typiska verkstadsmiljöer.
• Enkel mekanisk aktivering för pålitlig positionsregistrering.
• Lätt att integrera i befintliga installationer för Ravaglioli KPX 337 / FR530A tack vare designen och monteringsmåtten.

Identifiering: Produkten levereras av Ravaglioli och identifieras internt med tillverkarens reservdelsnummer MPN 652.38.56. Det finns inget angivet GTIN i de tillgängliga uppgifterna; kontakta leverantör eller tillverkare för GTIN-/uppgifter om originalförpackning vid behov.

Montering och underhåll: Montera gränsströmbrytaren på angiven position längst upp på lyftenheten och se till korrekt åtdragning utan överbelastning av plastfästet. Kontrollera elektriska anslutningar för korrekta kontakter och isolering. Vid byte bör man jämföra mekanisk aktiveringsriktning och elektrisk funktion (normalt öppen/normalt stängd) med den befintliga enheten för att säkerställa identisk drift.

Övriga anteckningar: Beskrivingen bygger på tillverkaruppgifter och mått angivna i materialet. Om du är osäker på kompatibilitet med en specifik maskin eller önskar teknisk dokumentation rekommenderas det att kontakta Ravaglioli eller din reservdelstillverkare för bekräftelse.
