Slutare relä olika

Slutrelä 4-poligt 24 V för lampor, horn och fläktar (Hella)

Produktnamn: Slutrelä olika (Hella)
Märke: Hella
MPN: 108.06.39
GTIN: 4082300078749

Detta är ett 4-poligt slutrelä (slutkontakt) avsett för 24 V-system. Reläet är ett miniatyrkraftrelä med medföljande hållare och inbyggt parallellmotstånd på spolen, utformat för att stänga strömmen mellan en strömkälla och en elektrisk förbrukare. Typiska användningsområden inkluderar strålkastare, extraljus, horn, värmeelement, fläktmotorer, elrutor samt klimatanläggningar och tändningsrelaterade kretsar.

Funktion

• Reläet fungerar som en elektrisk switch: när spolen aktiveras stängs den interna kontakten och skickar ström vidare till förbrukaren.
• Parallellmotståndet vid spolen minskar störningar och hjälper till att styra spolströmmen vid frånslag, vilket kan förbättra kontaktlivslängden i vissa installationer.
• 4-polig utförande möjliggör separata ström- och styranslutningar med god separation mellan in- och utgång.

Material och uppbyggnad

• Miniatyrkonstruktion med hållare för enkel montering på skena eller panel.
• Kontakter och kapsling är tillverkade för att tåla nominella belastningar vid drift upp till 80 °C omgivningstemperatur.
• Spole med integrerat motstånd för bättre dämpning av transienter och minskad ljusbågsbildning vid brytning.

Tekniska egenskaper

• Driftspänning: 24 V
• Antal poler: 4
• Funktionstyp: Slutare (NC/NO beror på kretsschema; här är det slutkontakt vid aktivering)
• Bärförmåga vid +80 °C: Resistiv last 20 A, induktiv last 16 A, kapacitiv last 15 A
• Kontakttyp/utförande: ID B

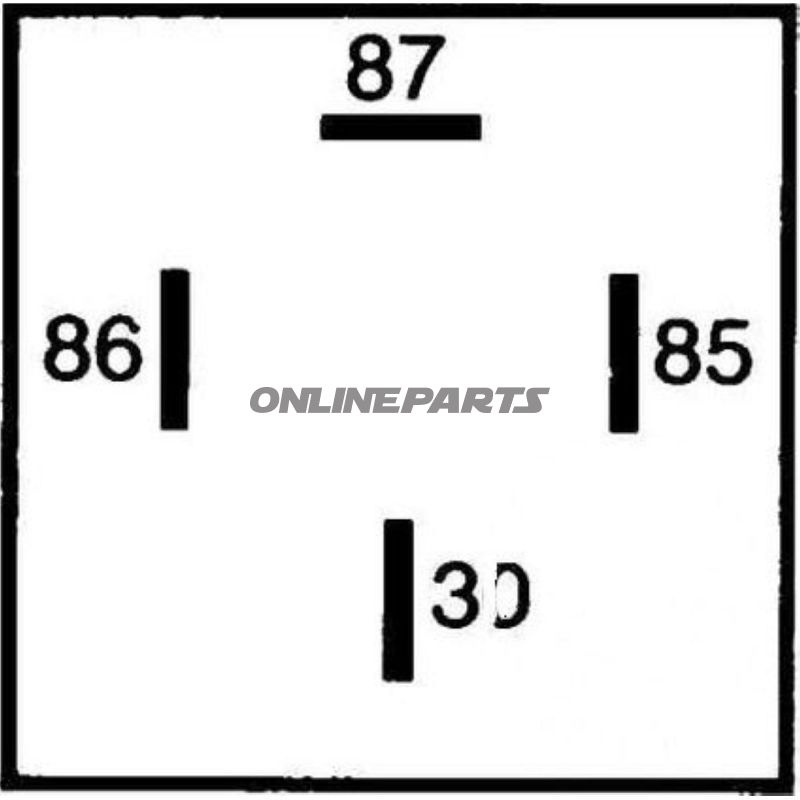

• Schaltbild/elektriskt schema: S2
• Temperaturområde, max.: 80 °C

Kompatibilitet och användningsöverväganden

• Lämplig för 24 V fordonsapplikationer — typiskt i nyttofordon, jordbruksmaskiner och entreprenadmaskiner.
• Dimensioner och stiftkonfiguration bör kontrolleras mot befintlig hållare/hållarplats och elschema vid byte.
• Observera belastningsgränserna vid hög temperatur för att säkerställa lång livslängd; för tunga belastningar rekommenderas korrekt dimensionering eller användning av extern skyddsutrustning (säkringar/strömbrytare).

Fördelar för mekaniker och tekniker

• Lätt att montera tack vare medföljande hållare och standardiserad kontaktutförande (ID B).
• Inbyggt parallellmotstånd på spolen minskar fluktuationer och kan reducera störningar i vissa system.
• Specificerade belastningsvärden ger tydlig vägledning för dimensionering både för resistiva och induktiva laster.

Hella 108.06.39 (GTIN 4082300078749) är ett standard 24 V 4-poligt slutrelä som levererar dokumenterade elektriska egenskaper och praktisk monteringslösning för tekniska installationer i fordon. Kontrollera alltid elschema och fysisk kontaktmatchning före montering.
