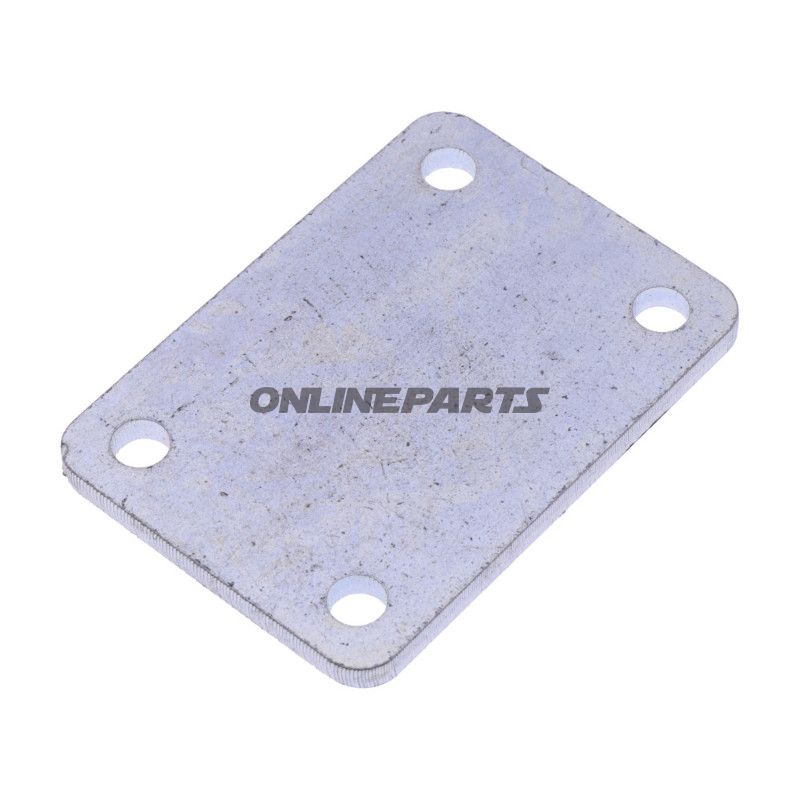

Själgilt platta till skjutbord — JMP ROX 1200H
Produkt: själgilt platta till skjutliftbord från JMP. Denna komponent är specificerad som JMP original delnummer JZ03041045410 och kan identifieras internt under tillverkarreference MPN 652.70.34.
Funktion
- Själgilt platta fungerar som bärande och slitstark kontaktyta mellan rörliga delar på ett skjutliftbord. Den tar belastning och reducerar direkt metall-mot-metall-kontakt, vilket minskar slitage på lyftarmens monteringspunkter.
- Placering och orientering är typiskt i områden med upprepade skjuv- och tryckkrafter, där en utbytbar platta gör det lättare att underhålla och bevara liftens toleranser.
Material och dimensioner
- Material: stål — valt för sin styrka och slitstyrka i belastade mekaniska applikationer. Stål ger god motståndskraft mot tryck och punktbelastning, och kan ytbearbetas eller bytas ut vid behov.
- Mått (L x B x H): 65 x 45 x 4 mm. Dessa dimensioner är relevanta för passform i specifika JMP ROX 1200H skjutliftmodeller och bör mätas mot befintlig platta vid byte.
Kompatibilitet och identifiering
- Designad för JMP ROX 1200H skjutliftbord och motsvarande konstruktioner med samma monteringsmått. Kontrollera monteringshål och mått innan montering för att säkerställa korrekt passform.
- JMP anger varan som originaldel JZ03041045410 och producentens MPN 652.70.34; dessa referenser kan användas vid förfrågningar eller vid beställning från reservdelsleverantörer.
Tekniska egenskaper och praktiska överväganden
- Stålplattan har god motståndskraft mot punktbelastning och slitage, men övergripande hållbarhet beror på belastningscykler, korrosionsskydd och korrekt montering.
- Vid frekvent exponering för fukt eller kemikalier rekommenderas lämplig ytbearbetning (t.ex. målning eller galvanisering) för att förlänga livslängden; detta levereras normalt inte av tillverkaren om inte särskilt angivet.
- Byte bör ske vid synlig deformation, djupa repor eller när tydligt slitage börjar påverka liftens driftsäkerhet och toleranser.
Montering
- Byte av slitplattan med lyften i säkert position och stödd så att rörliga delar inte kan falla samman under arbetet.
- Rengör kontaktytor och avlägsna eventuell rost eller grus innan ny platta monteras för att säkerställa jämn tryckfördelning.
- Använd korrekta fästelement och moment enligt lyfttillverkarens anvisningar.
Ytterligare upplysningar
- Varumärke: JMP — komponenten ingår i JMPs reservdelsprogram till ROX-serien.
- MPN: 652.70.34 och tillverkarens interna referens JZ03041045410 bör nämnas vid reservdelsförfrågningar.
- GTIN anges inte för denna artikel; vid behov av streckkodsinformation kontakta leverantör eller JMP direkt.
Om du behöver kontrollmått eller kompatibilitetscheck med en specifik skjutlift, uppge modell och serienummer på liften så kan korrekt reservdelsmatch bekräftas.
