Vijlad vinklad koppling G 1/4" – 90° vinkelkoppling för 6 mm PA-rör

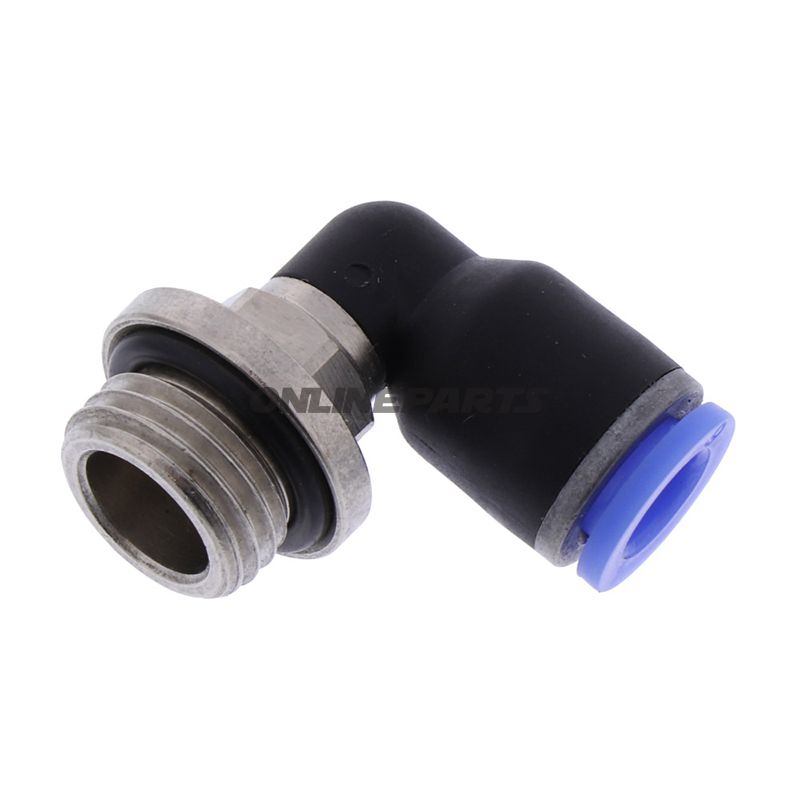

Produktöversikt: Denna vinklade koppling från Riegler (GTIN: 4047322209359, MPN: 656.03.19) är en 90° vinkelkoppling för pneumatisk eller fluidförbindelse, där den ena sidan är gänganslutning G 1/4" och den andra sidan är push-fit för 6 mm slang/PA-rör. Den är utformad för att ge en kompakt, vinkelrät förgrening i installationssystem där platsbegränsningar kräver en skarp vändning av rörraden.
Funktion:
- Gänganslutningen (G 1/4") ger en standardiserad metall- eller plastmontering till manifold, ventil eller armatur.
- Push-fit-änden för 6 mm möjliggör snabb insättning av polyamid (PA) rör utan ytterligare tätningar eller klämmor; kopplingen håller röret mekaniskt på plats.
- 90°-vinkeln minskar behovet av böjningar av röret och minimerar belastningen vid ingången, vilket är relevant i trånga installationer.
Materialval och egenskaper:
- Material: Plast. Plastkomponenten är vald för korrosionsbeständighet, låg vikt och god kemisk resistens mot vanliga pneumatismen och icke-reaktiva vätskor. Plast gör också kopplingen tystare vid vibrationer jämfört med metall.
- Tätning: Push-fit-slutet bygger på en inre låsrings- och tätning (vanligtvis O-rings) för att säkerställa tät försegling vid korrekt infällning av 6 mm PA-rör. Vid montering skall rörets ände vara avklippt rakt och fri från grader för optimal tätning.
- Temperatur och tryck: Plastkomponenter av denna typ är lämpliga för typiska pneumatiska tryck och temperaturer; kontrollera driftspecifikationer i applikationen (tryck, medium, temperatur) för att säkerställa kompatibilitet.
Kompatibilitet och användning:
- Passar till standard G 1/4" gängor på ventiler, manifolder och fittings.
- Push-fit-slutet är avsedd för 6 mm polyamid (PA) rör — andra flexibla slangar kan fungera, men kontrollera dimension och materialkompatibilitet först.
- Lämplig för pneumatiska system, trykluftinstallationer, vakuum vid lågt till måttligt tryck samt överföring av icke-reaktiva vätskor där plastmaterial inte spricker eller påverkas.
Mekaniska fördelar och praktiska råd:
- Platsbesparing: 90°-vinkeln minskar behovet av separata böjar och förkortar rörnledning i trånga utrymmen eller maskinrum.
- Snabb montering: Push-fit-kopplingen möjliggör snabb på- och avkoppling utan verktyg vid service, förutsatt att röret dras korrekt ut under låsringsavlastning.
- Vid underhåll: Kontrollera låsringen och O-ringen för slitage vid upprepad demontering. Byt ut komponenter vid deformation eller nitning.
Identifikation: Produkten levereras av Riegler och identifieras via tillverkars artikelnummer (MPN: 656.03.19) och GTIN 4047322209359, vilket kan användas vid beställning eller kontroll av reservdelsmatchning.
Obs: Uppgifterna anger material som plast och anslutningstyperna G 1/4" och 6 mm push-fit för PA-rör. Kontroller alltid installationskrav (tryck, temperatur, medium) i din applikation före montering. Förpackningar eller bulkläggning är inte beskrivet här.
