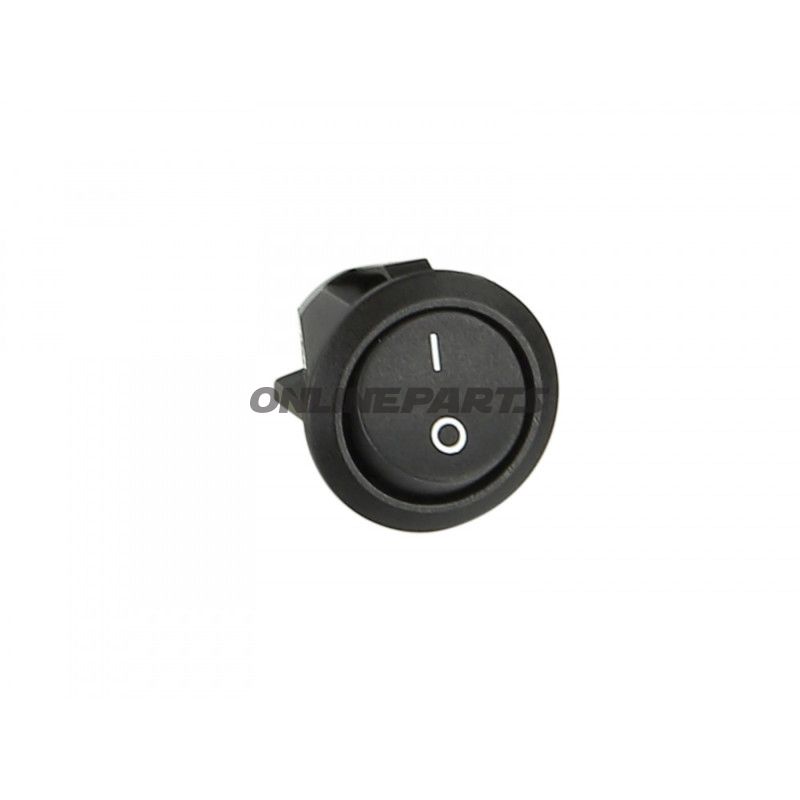

SLÅ PÅ/AV VIPPA SVART RUND

SLÅ PÅ/AV ACV 194.09.70 rund svart ON/OFF rocker SPST. Flat plugg 4,8 mm. Hål Ø20 mm. Kopplingskapacitet 10A/250Vac eller 15A/125Vac.
Lagerstatus: I lager
Artikelnr: 194.09.70
Leveranstid: 1-5 arbetsdagar
104,00 kr
Klarna Payments Creditcard Apple Pay Google Pay






  • Snabb leverans med GLS – din order kommer snabbt fram
  • Säker betalning – vi skyddar dina uppgifter
  • Dela upp betalningen med Klarna – enkelt och flexibelt
  • Hitta rätt delar – använd vår precisa sökmodul
  • Över 20 års erfarenhet

Kipkontakt on/off, rund svart – tänd/släck till panel eller instrumentbräda

Denna svarta kipptkontakt (ON/OFF) från ACV, modellnummer 194.09.70 (GTIN 4026724336498), är en enkel och robust enfasmad kontakt avsedd för manuell avbrytning av ström i lågspänningsinstallationer på motorcyklar, mopeder och mindre fordon. Den är utförd som en OFF‑ON SPST (enkeltpol, enkelkast) med tydlig avtryck på rockermåttet (I / O).

Funktion och användning

  • Primär funktion: mekanisk tänd/släck (ON/OFF) för elektriska kretsar, t.ex. ljus, tillbehörsström eller som huvudbrytare för enskilda komponenter.
  • Typ: OFF‑ON SPST 1P — öppnar endast en ledare vid aktivering, lämplig för enkla enkelkretsuppgifter.
  • Montering: rund montage i 20 mm hål, standardmått för instrumentpaneler och hållmoduler.
  • Elektrisk anslutning: flatkabel 4,8 mm för snabb anslutning med vanliga kabelskor/hane.

Material och konstruktion

  • Kropp: nylon PA66 — ger god dimensionell stabilitet, värmebeständighet och motstånd mot vibrationer.
  • Rocker (knapp): nylon PA66 kombinerat med polykarbonat för förbättrad slitstyrka och formstabilitet vid frekvent användning.
  • Kontaktdelar och terminaler: koppar med försänkning — silverbeläggningen reducerar övergångsmotstånd och förbättrar korrosionsbeständighet vid kontaktytor.
  • Fjädersystem: inbyggd returfjäder som säkerställer tydlig taktil respons och snabb återställning till utgångsposition.

Tekniska data och prestanda

  • Kontaktkapacitet: 10 A vid 250 VAC och 15 A vid 125 VAC — anger gränser för växelströmsbelastning under typiska tillämpningar.
  • Elektrisk livslängd: upp till 10 000 cykler vid maximal belastning.
  • Mekanisk livslängd: cirka 30 000 cykler (utan belastning på kontaktytor).
  • Kontaktmotstånd: typiskt omkring 20 mΩ (milliohm) vid nya kontakter.
  • Isolationsmotstånd: min. 1000 MΩ (megohm) mellan polerna under testförhållanden.
  • Dielektrisk styrka: 1500 VAC i 1 minut — visar isolationsstyrka mot genomslag vid högspänningsprov.

Kompatibilitet och installation

  • Passar i standard 20 mm panelhål och kan användas i instrumentpaneler, skåp för elektronik eller som del av eftermonterade användarkontroller.
  • Anslut med 4,8 mm flatkabel; se till korrekt krympning och eventuellt användning av isolerade kabelskor vid utomhus- eller vibrationspåverkade installationer.
  • Eftersom kontakten är enfasmad, bör man säkerställa korrekt kretsplanering om flera kretsar eller returer krävs.

Säkerhet och underhåll

  • Följ tillverkarens maximala ström- och spänningsangivelser för att undvika försämring av kontaktytor och ökad värmeutveckling.
  • Vid installation på motorcyklar utsatta för väder och salt bör anslutningar kontrolleras regelbundet för korrosion; försilvrade kontakter ökar motståndskraften, men kräver fortfarande god hantering.
  • Byt kontakten om kontaktens motstånd ökar avsevärt eller om mekaniskt spel ökar efter lång tids användning.

Produkten levereras av ACV och identifieras med MPN 194.09.70 samt GTIN 4026724336498, vilket kan användas vid inköp eller delenbeställning. Den tyska beteckningen för samma komponent är "Wippschalter Ein/Aus schwarz rund".
