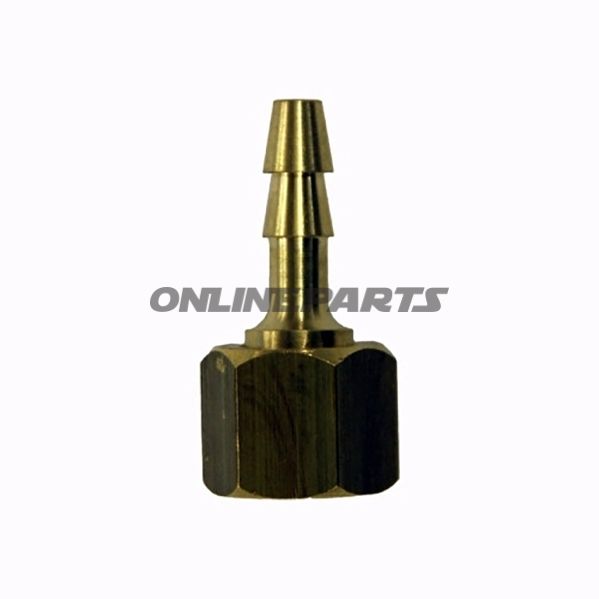

Skruvslangkopp G1/4 6 mm 113-13

Skruvanslutsning för slang G1/4 till 6 mm slang

Produktnamn: Skru-slanganslutning G1/4 6 mm 113-13

Denna slanganslutning från Riegler (MPN: 656.13.36, GTIN: 4047322056083) är en påskruvbar slangadapter med invändigt G1/4-gänga, utformad för sammankoppling av flexibla LW-slangtyper med invändig diameter 6 mm. Den används där en pålitlig mekanisk och tät förbindelse mellan slang och gängkomponent krävs, till exempel i pneumatisk installation, kylsystem eller bränsle- och oljetillkopplingar, beroende på mediets kompatibilitet med mässing.

• Funktion: Påskruvas i en komponent med G1/4 invändigt gäng och håller en LW 6-slang fast med hjälp av den koniska/ raka tryckningen för att säkerställa tät förbindelse.
• Gänga och anslutning: G 1/4 (invändigt gäng), standardgänga för enkel montering i motsvarande G1/4-muffer eller komponenter.
• Slangkompatibilitet: Beräknad för LW-slang med 6 mm invändig diameter.

Material och egenskaper

Anslutningen är tillverkad i mässing. Mässing är ett korrosionsbeständigt material som kombinerar god mekanisk styrka med rimlig formbarhet och tätningsegenskaper. Materialvalet gör komponenten lämplig för allmänna tekniska ändamål där icke-aggressiva medier används. Mässing har god tätning mot gummislangändar och brickor, men vid aggressiva kemikalier eller mycket höga temperaturer bör materialanpassning kontrolleras specifikt.

Mått och dimensioner

• Nøglebredd: 15 mm — standard för montering med skiftnyckel eller spetsnyckel.
• Längd 1: 36,0 mm — total längd från gängstart till slangände.
• Längd 2: 11,0 mm — längd på slanginfästningen (hjälp för bedömning av insättningslängd och slangböjning).

Montering och användningsnoter

• Säkerställ korrekt insättning av LW 6-slangen till angiven slanglängd för att undvika läckage eller glidning.
• Använd lämplig tätning på gängan (t.ex. gängtape eller packning) om systemet kräver det; välj typ i förhållande till mediet.
• Kontrollera material-/mediekonkurrens för temperatur, tryck och kemisk påverkan — mässing är generellt lämplig för luft, vatten och mineraloljebaserade produkter, men kan vara olämplig i aggressiva kemikalier eller ammoniakmiljöer.
• Spänn med nyckelbredd 15 mm till det rekommenderade momentet för G1/4-förbindelser för att undvika skada på gängan eller deformation av anslutningen.

Kompatibilitet och användningsområden

Produkten är kompatibel med standard G1/4-gängsystem och LW 6-slangen (inre Ø 6 mm). Typiska användningar inkluderar pneumatisk ledningsdragning, låga vätske- och luftflöden samt allmän verkstads- och maskininstallationsuppgifter där en kompakt mässingsanslutning är praktisk.

Identifiering: Tillverkare: Riegler; MPN: 656.13.36; GTIN: 4047322056083.
