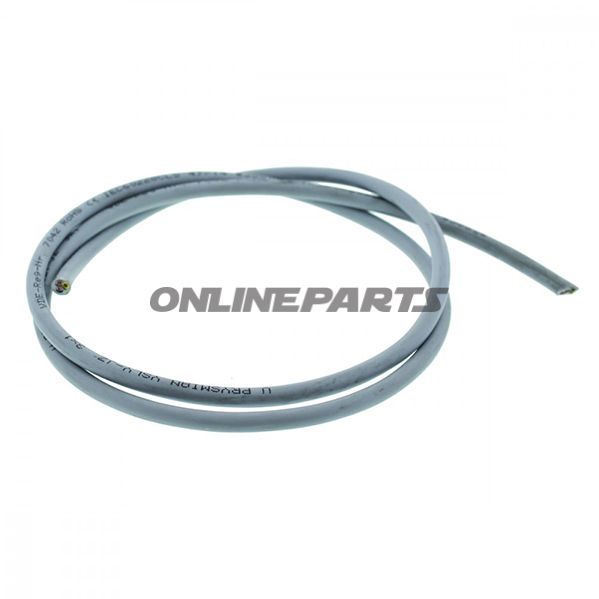

Skatte ledning Flexibel JZ 3X1 1070215

PVC-styrkabel Flex-JZ 3 x 1,0 mm² — kontroll- och styrledare för industriell installation

Produkt: Control Line Flex Jz 3X11070215 (MPN: 652.00.04, GTIN: 4035996035909)

Denna PVC-styrkabel är en flexibel, trefaset styrledning utformad för kontroll- och styruppgifter i maskin- och anläggningsbyggnad samt i värme- och ventilationsanläggningar. Kabeln används främst vid intern installation i torra, fuktiga eller våta utrymmen under industriella förhållanden; utomhusanvändning kräver extra UV-skydd och efterlevnad av angivna temperaturgränser.

• Funktion: Överför styrsignaler och lågström mellan komponenter i kontrollpaneler, maskiner och anläggningar. Skyddar mot elektriska fel genom separat skyddsledare (PE) och upprätthåller signalintegritet vid mekanisk belastning och rörelser.
• Ledningskonstruktion: Tre ledare, var och en 1,0 mm² tvärsnitt. Kopparledningarna är blanka, fintrådiga (flexibla) för god böjlighet vid upprepade rörelser.
• Identifikation: Ledar-färger: svarta med vita siffror för enkel identifiering; en ledare är grön-gul och fungerar som skyddsledare.
• Elektrisk säkerhet: Isolations- och hölje-materialen är dimensionerade för en hög prøvspänning på 4000 V AC, vilket anger hög isolationssäkerhet vid korrekt användning.

Material och fysiska egenskaper

• Isolering: Special-PVC med dokumenterad VDE-registrering. PVC-blandningen är vald för att kombinera elektriska, mekaniska och termiska krav utan onödig överdrift av egenskaper.
• Hölje: Särskild PVC-baserad blandning, flamhämmande enligt IEC 60332-1. Färg: silvergrå (RAL 7001).
• Yttermått: Ca. 7,0 mm.
• Temperaturområde: Rörelse: -5 °C till +70 °C. Fast installation: -40 °C till +80 °C.
• Motstånd: Så stor resistens som möjligt mot olja och många kemikalier; materialvalet ger god robusthet och böjlighet vid upprepad rörelse.

Användningsområden och begränsningar

Kabeln lämpar sig för maskinkonstruktion, anläggningsbyggnad, kraftverk samt värme- och ventilationsanläggningar där flexibilitet och platsbesparande yttre dimensioner önskas. Används främst inomhus; vid utomhusläggning krävs extra UV-skydd och installationen ska ske inom angivna temperaturgränser.

Tekniska fördelar i praktiken

• Fintrådiga kopparledare ger bättre hantering och färre brott vid upprepad rörelse jämfört med styva ledare.
• Liten yttre diameter minskar platsbehovet i kabelkanaler och färdvägar utan att kompromissa med isolationskvaliteten.
• Flamhämmande hölje (IEC 60332-1) förbättrar säkerheten i installationsmiljöer med krav på begränsad brandspreder.

Kompatibilitet och monteringsanmärkningar

Kabeln är utförd för standardiserade kopplingsmetoder för styrledningar. Vid användning i rörliga installationer bör tillräcklig böjradie och mekanisk avlastning planeras för att förlänga livslängden. Vid extern läggning rekommenderas ytterligare UV-skydd och kontroll av temperaturgränser för att undvika åldring av PVC-materialet.

Tekniska data (utvalda):

• Ledtal: 3
• Tvärsnitt per ledare: 1,0 mm²
• Yttermått: ca. 7,0 mm
• Temperaturområde: rörelse -5 °C till 70 °C; fast installation -40 °C till 80 °C
• Flamhämmande: IEC 60332-1

MPN: 652.00.04 — GTIN: 4035996035909. Control Line Flex Jz 3X11070215 är lämplig för proffs som söker en flexibel, robust PVC-styrkabel med dokumenterade elektriska och mekaniska egenskaper.
