Gängsnitt M4 x 0,70 mm – 20 x 5 mm – metrisk gänga

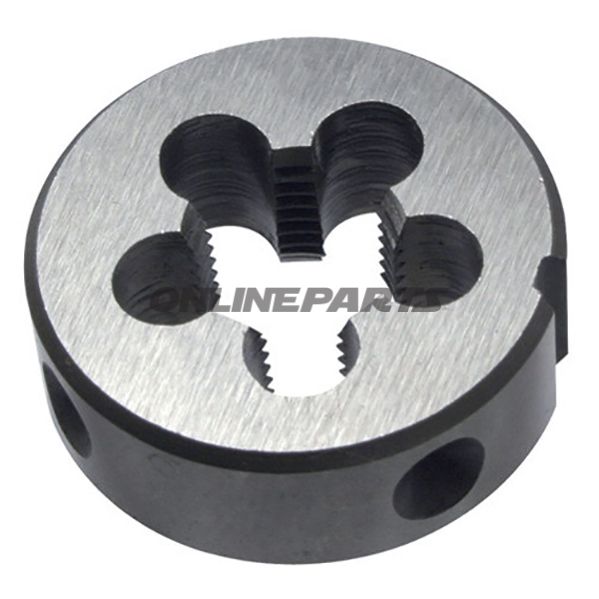

Gevindbakke M4 x 0,70 mm — metrisk gevindskæring i HSS (20 x 5 mm)

Denne gevindbakke är avsedd för skärning av metriska ISO-gevind M4 x 0,70 mm och är tillverkad i högkolhaltigt stål (HSS) i enlighet med EN 22568 (tidigare DIN 223). Den är utformad för att ge precisa, rena gängor i lättbearbetbara stålsorter med draghållfasthet upp till ca. 750 N/mm² och levererar upprepbara resultat vid korrekt användning.

Funktion och användning

• Gängning av invändiga metriska ISO-gevind M4 x 0,70 mm (DIN 13, toleransklass 6g).
• Nåbart för handnyckel/omvänd gängtång eller i hållare för gängbackar vid maskinell användning, beroende av uppsättning.
• Används typiskt av mekaniker och motorcykelägare för reparation eller tillverkning av gängor i komponenter av stål och liknande material.

Material och konstruktion

• Verktygsmaterial: HSS (högkolhaltigt stål). HSS kombinerar slitstyrka och seghet, vilket ger rimlig hållbarhet vid skärning av stål vid måttliga skärrhastigheter.
• Tillverkning efter standard: EN 22568 (tidigare DIN 223), vilket säkerställer överensstämmelse med gängbasers normala dimensioner och toleranser.
• Toleransklass: 6g, som är vanlig för allmänna invändiga metriska gängor där passning och funktion är viktig.

Tekniska uppgifter

• Gänga: M4 x 0,70 mm (metrisk ISO, DIN 13)
• Yttre diameter: 20 mm
• Höjd (tjocklek): 5 mm
• Standard: EN 22568 (tidigare DIN 223)
• Material: HSS (högkolhaltigt stål)
• Användningsområde: Lättbearbetbara stålsorter upp till ca. 750 N/mm²

Praktiska anmärkningar för användning

• Säkerställ korrekt centering och vinkel vid start för att undvika felaktig gängstart eller skada på gängbakens.
• Använd lämplig skäregelé och avlastning vid återföring för att förlänga verktygets livslängd och förbättra gängslut.
• Kontrollera maskin- eller handhållarens kompatibilitet med gängbakens yttre diameter och tjocklek innan montering.

Identifikation

• MPN: 637.25.28 — denna artikelbeteckning kan användas vid nybeställning eller sökning i reservdelslistor.
• GTIN: 4250059512795 — global streckkod för produktidentifiering och logistik.

Produkten levererar de nödvändiga tekniska egenskaperna för exakt gängskärning i angivna material och följer gängsnabbnormer. För användningar utanför specifikationen (högre materials hårdhet, speciallegeringar m.m.) bör materialval och skäregenskap övervägas separat.
