Sidomarkeringslampa

Sidlampor för 24 V-fordon — Hella LED med reflektor och hållare

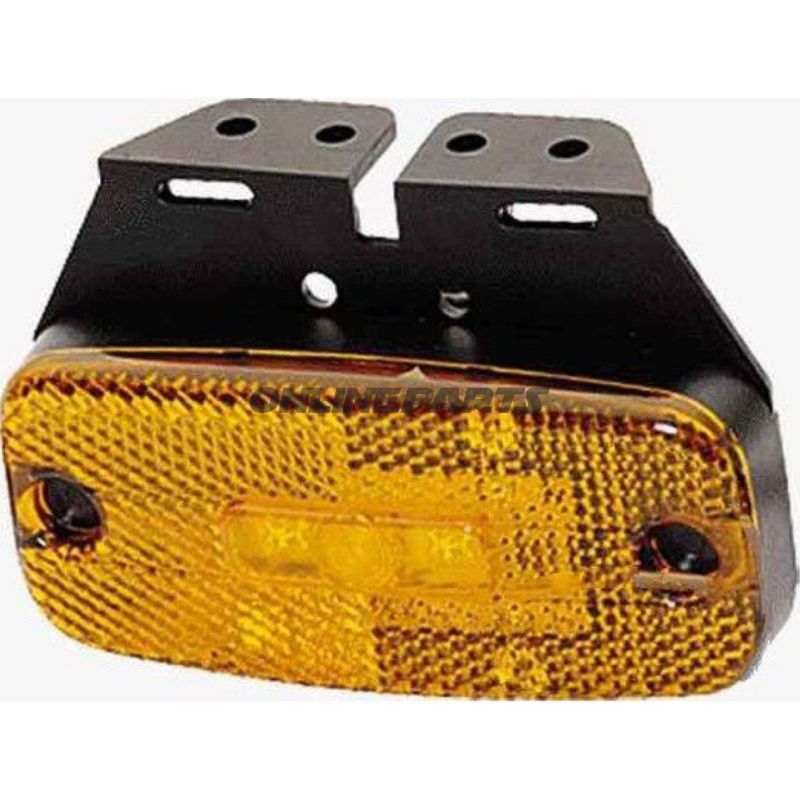

Produkt: Hella sidomarkeringsljus (GTIN: 6416386941822, MPN: 104.57.15). Detta LED-sidomarkeringsljus är utformat för horisontell montering på lastbilar, släpvagnar och andra fordon med 24 V elsystem. Enheten kombinerar en gul LED-ljuskälla med integrerad reflektor och monteringshållare.

Funktion

• Primär funktion: gul sidomarkeringslampa för synliggörande av fordonets sidor i mörker och dåligt väder.
• Två ljusfunktioner stöds (markeringsljus + reflektorfunktion), vilket ökar synligheten både vid tänd lampa och som passiv reflektor.
• Godkänd enligt ECE samt ADR/GGVS, vilket säkerställer laglig användning vid godstransporter där sådana godkännanden krävs.

Tekniska data och elektriska egenskaper

• Nominell spänning: 24 V.
• Strömförbrukning vid 24 V: cirka 0,05 A (motsvarande en effekt på ca. 1,3 W).
• LED-färg/linsspecifikation: gul.
• Antal dioder: 2.
• Antal ljusfunktioner: 2.

Mått, montering och konstruktion

• Dimensioner (B x H x D): 113,3 x 51,3 x 22 mm — kompakt profil, lämplig för montering i trånga utrymmen längs fordonets sida.
• Monteringsmetod: avsedd för horisontell montering; levereras med hållare som är vinklad bakåt för att underlätta montering och minska utsatt profil.
• Fästning: bottenplatta med två hål Ø 5,5 mm för skruvfäste.
• Kabel: 500 mm ledning ingår, klar för anslutning till 24 V-installation.
• Hölje: svart plastkapsling, robust utformning för utomhusbruk.

Materialval och hållbarhet

• Höljet är utfört i plast med en svart bottenplatta — materialvalet ger korrosionsbeständighet och låg vikt jämfört med metalhus.
• LED-teknik minskar värmeutveckling och har låg strömförbrukning, vilket minskar belastningen på fordonets elsystem.
• Reflektorn är integrerad i enheten för att säkerställa synlighet även när lampan är släckt; detta är ett enkelt, mekaniskt element utan rörliga delar som kräver minimal underhåll.

Kompatibilitet och användningsområden

• Lämplig för 24 V-system på lastbilar, släpvagnar, entreprenadmaskiner och andra yrkesfordon.
• Kan monteras både på vänster och höger sida, och passar installationer där en horisontell, lågprofilerad lampa önskas.
• Godkännanden (ECE, ADR/GGVS) gör den lämplig för användning i reglerade transportuppdrag.

Anmärkningar till montör

• Säkerställ korrekt polaritet och säkring i enlighet med fordonets elsystem vid anslutning av 500 mm kabeln.
• Fördubbling av monteringsytan ska ta hänsyn till Ø 5,5 mm bult-hål; kontrollera underliggande konstruktion för korrekt bärförmåga och tätning mot fukt.
• Vid eftermontering på metalldelar rekommenderas korrosionsskydd kring skruvhålen.

Identifiering: Produkten distribueras under märket Hella (MPN 104.57.15, GTIN 6416386941822), vilket gör den enkel att referera till i reservdelslistor och vid inköp.

Kontakta teknisk support eller konsultera fordonets elschema vid tvekan om anslutning eller placering. Beskrivningen ovan fokuserar på funktion, material och praktisk användning för professionella mekaniker och erfarna motorfordonsägare/tekniker.
