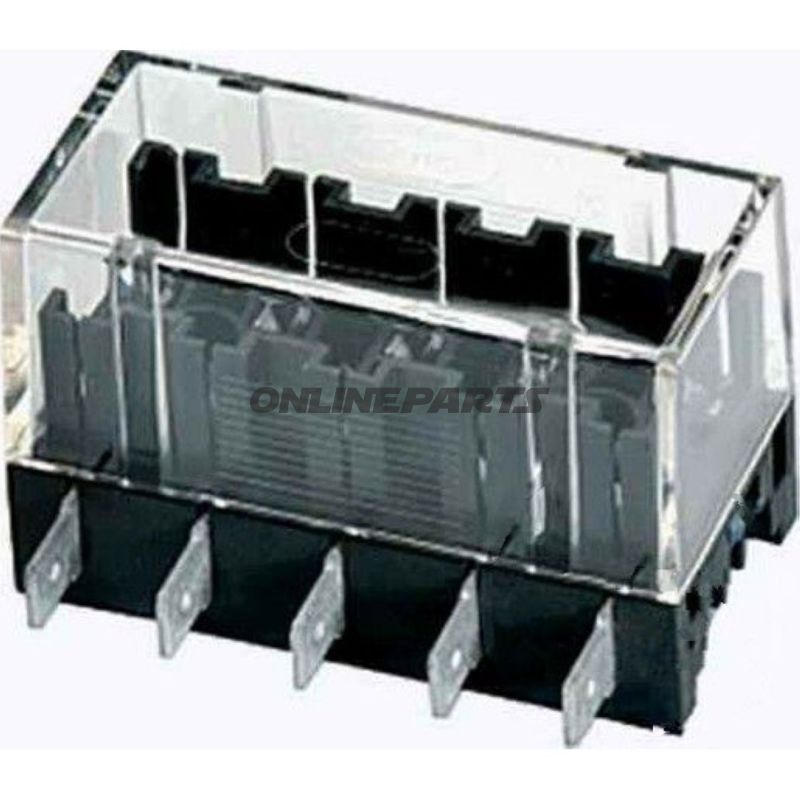

Säkringsdosa 5‑polig för ATO flatstiftsäkringar — horisontell montering med genomskinligt lock

Produktöversikt: Denna säkringsdosa från Hella (MPN: 158.90.27, GTIN: 4082300247466) är avsedd för montering av ATO/ATO‑typ flatstiftsäkringar (blad­säkringar). Den är utförd för högst fem individuella säkringar i en enhet, med horisontell placering av givare och kontaktlist.

Funktion och användning: Säkringsdosan samlar upp till fem flatstiftsäkringar i ett gemensamt hölje, vilket ger en överskådlig och skyddad punkt för strömfördelning och överspänningsskydd på motorcyklar, fyrhjulingar eller andra små fordon. Den är lämplig som säkringspanel i installationer där flera kretsar ska säkras nära varandra — exempelvis strålkastare, extrautrustning, laddkretsar eller instrumentering. Genomskinligt lock gör det möjligt att visuellt kontrollera säkringarna utan att demontera locket.

Material och konstruktion:

• Hölje: hårdplast, designad för att skydda mot smuts och lätt fukt; plasten är dimensionerad för mekanisk stabilitet vid vibrationspåverkan typisk för motorcyklar.
• Lock: genomskinlig plast, som tillåter visuell inspektion av säkringarna utan öppning.
• Kontakter/socklar: metalben/kontaktskivor för flatstiftsäkringar, utformade för säker elektrisk förbindelse och enkel insättning/uttag av säkringar.

Tekniska egenskaper och anmärkningar:

• Uppbyggnad: högst fem säkringspositioner.
• Antal poler: angivet som 10 elektriska anslutningspunkter (två förbindelser per säkringsposition — in/ut) vilket möjliggör att föra ström in och vidare ut från varje säkring.
• Arrangemang: horisontellt monterad säkringsrad; plats- och orienteringskrav bör kontrolleras i förhållande till monteringshålet eller fäste i fordonet.
• Montering: levereras utan fasta monteringsbeslag; beräkna själv lämpliga skruvar, buntband eller egna beslag utifrån fordonets ram och vibrationskrav.
• Kompatibilitet: avsedd för ATO/ATC/standard flatstiftsäkringar (blad­säkringar). Välj säkringsvärden och typer utifrån det elektriska systemets krav.

Praktiska överväganden för montör och ägare:

• Kontrollera att måtten ger plats för horisontell installation och att anslutningskabel kan ledas bort utan belastning i böjspunkter.
• Använd korrekta krympsocklar eller flatstiftsanslutningar med lämplig tvärsnittsarea; lösa eller felmonterade förbindelser kan ge värmeutveckling.
• Eftersom enheten levereras utan monteringsvinkel, planera fästning med vibrationssäkra skruvar eller klämmor och eventuellt vibrationsdämpande distanser.
• Genomskinligt lock ger snabb visuell felsökning, men är inte en ersättning för tätning i mycket fuktiga eller våta miljöer — överväg extra kapsling eller placering under stängda karossdelar.

Identifiering: Produkten marknadsförs av tillverkaren Hella under artikelnummer (MPN) 158.90.27 och GTIN 4082300247466. Dessa koder kan användas för att matcha reservdel, kontrollera kompatibilitet och vid återbeställning.

Sammanfattning: Hella säkringsdosa 5‑polig (158.90.27) är en kompakt lösning för montering av upp till fem ATO flatstiftsäkringar i horisontell ordning med genomskinligt lock för visuell inspektion. Den är utförd i hårdplast med metallelement för kontakter, levereras utan monteringsbeslag och har 10 anslutningspunkter (in/ut per säkring) — lämplig för montering i motorcykelinstallationer och liknande applikationer där utrymme och åtkomst till säkringar ska vara samlat och synligt.
