Sicherheitsventil 18 Bar1/4 Inkl Verlaengerung

Säkerhetsventil 18 bar 1/4 med förlängning – för tryckluft och icke-brännbara gaser

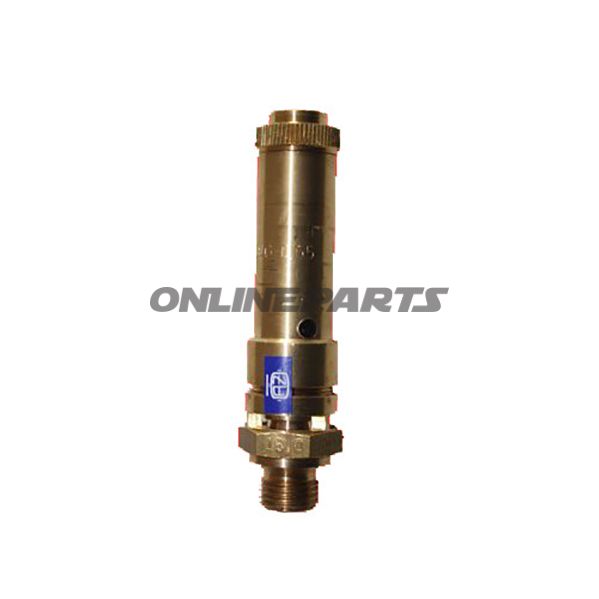

Produktöversikt: Denna säkerhetsventil från Blitz Rotary (MPN: 656.41.65, GTIN: 4057612410952) är utförd i mässing med kompressionsfjäder i rostfritt stål och Viton-tätning. Ventilen är avsedd för tryckluft och andra icke-toxiska, icke-brännbara gaser som kan blåsa fritt. Den är inte lämplig för vätskor eller ånga.

Funktion: Ventilens primära funktion är att skydda tryckkärl, rör och komponenter mot överskridande av ett förbestämt tryck genom att öppen helt (full upplyft) vid svarstrycket på ca 18 bar. När trycket sjunker under öppningstrycket stänger ventilen automatiskt via kompressionsfjädern. Förlängningen gör det lättare att leda luftflödet bort från kritiska områden och förenklar serviceåtkomst.

• Användningsområde: Komprimerad luft och andra icke-brännbara, icke-toxiska gaser. Inte lämplig för vätskor eller vattenånga.
• Svarstryck: 18 bar (ange som typiskt öppningstryck).
• Driftstryck: 0,3 – 50 bar (nallar området där ventilen fungerar korrekt).
• Driftstemperatur: Maximalt 200 °C.
• Gänga: G 1/4 (standard rör-/armaturgänga för integration i system).
• Skiftnyckelstorlek: 20 mm.
• Total längd: 73 mm (inklusive förlängning).

Materialval och egenskaper: Kapsling i mässing ger korrosionsbeständighet vid vanliga tryckluftsapplikationer samt god mekanisk styrka. Kompressionsfjädren i rostfritt stål säkerställer stabil fjäderskraft och motstånd mot korrosion över tid i typiska miljöer. Viton-tätningen är vald för sin motståndskraft mot värme och de flesta oxiska gaser och behåller tätningen vid temperaturer upp till de angivna gränserna. Materialvalet är lämpligt för industriella tryckluftssystem och verkstadsmiljöer där kontakt med oljehaltiga medier kan förekomma, men inte för användning med vätskor eller ånga.

Teknisk integration och montering: Ventilen monteras med G 1/4-anslutning; vid installation bör åtdragningsmoment anpassas till gällande rörstandarder för att undvika deformation av gängan eller öppning. Förlängningen möjliggör monteringsvarianter och bättre luftledning. Dimensioner och nyckelvärde (20 mm) gör installation och service tillgänglig med vanliga verktyg.

Säkerhets- och driftsanvisningar: Se till att det system ventilen monteras i inte innehåller vätskor eller ånga. Ventilen är utformad för fri avlastning; se till att avlastningsriktningen inte riktas mot personal eller känslig utrustning. Kontrollera regelbundet tätningar och fjäderns funktion vid planerad underhåll, särskilt vid frekventa tryckcykler eller hög driftstemperatur.

Identifiering: Produkten levereras under varumärket Blitz Rotary och är märkt med tillverkarens artikelnummer (MPN 656.41.65) samt GTIN 4057612410952 för entydig igenkänning i reservdels- och dokumentationssystem.

Kompatibilitet: Ventilen är kompatibel med system och apparater som accepterar en G 1/4-säkerhetsventil med 18 bar öppningstryck. Kontrollera systemets maximala driftstryck och medium för att säkerställa överensstämmelse med ventilspecifikationerna.
