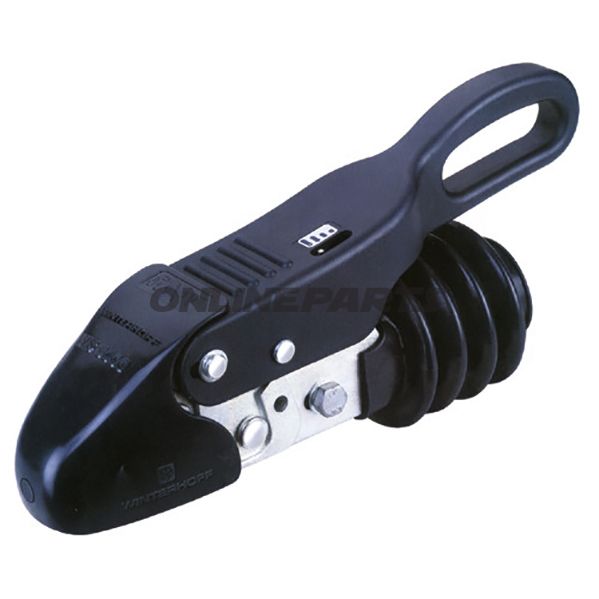

Säkerhetskoppling till släpvagn – Winterhoff WS 3000 D med stabilisering

Produkt: Säkerhetskoppling WINT med stabilisering (Winterhoff WS 3000 D). Märkt AL-KO och artikelnummer (MPN) 338.40.62 identifierar denna enhet; GTIN: 4045541014501.

Denna säkerhetskoppling är en mekaniskhetenhet för fäste och stabilisering av en släpvagn i dragbilen. Dess primära funktion är att minska både sidokrafter (slingern) och nickerörelser genom att pressa friktionsenheter axially mot fordonets dragkula under hög fjäderkraft. Konstruktionen kombinerar koppling, låsning, stabilisering och frigivning i ett enda greppsystem, vilket förenklar hanteringen vid anslutning och frånkoppling.

• Funktioner:
  • Dämpar svängande och nickande rörelser från släpet.
  • Ett-grepps system för anslutning/frakoppling, stabilisering/destabilisering och säkring/ upplåsning.
  • Integrerad automatisk säkring och läsbar slitindikator.
  • Eftermonterbar på de flesta släp- eller dragfordonstyper.
• Godkännande och prestanda:
  • Godkänd för 100 km/t enligt ISO 11555-1.
  • EU-godkännande nr. 00-0065 e1.

Material och mekanik

Kopplingen bygger på en mekanisk friktionslösning där friktionsenheterna pressas axially under fjäderkraft. Denna material- och konstruktionsprincip ger konstant kontakttryck mot kulhalsen och därmed effektiv dämpning av rörelser. Friktionsföringar är utformade så att de kan bytas snabbt via ett clipsystem, vilket minskar service- och underhållstid. Maxi Soft-dämpen är tillverkad i ett mjukt, slagabsorberande material för att skydda kofångare och ben vid kollision eller belastning under manövrering.

Designöverväganden

• Extremt slankt design ger obegränsad frihöjd till kulhalsen och gör enheten lämplig för standard draganordningar utan att behöva ta av tilläggsdelar.
• Stor plats bakom fordonet möjliggör anhugning även vid externt monterad reservhjul eller liten avstånd mellan kofångare och kula.
• Nytt form på ettstyks-handtag ökar friområdet mellan handtag och dragstång för enklare användning.

Tekniska data

• Tillåten axelbelastning: 3.000 kg
• Tillåten vertikal (stötta) belastning: 150 kg
• Lämpliga dragrör (rund): ca. 35 / 40 / 45 / 46 / 50 mm
• Borrningar: 12,5 mm
• Anslutning: 40 / 54 mm

Service och underhåll

Friktionsföringar kan bytas snabbt via clip-systemet; slitindikatorn gör det enkelt att bedöma behov av byte. Den enkla mekaniken kräver vanlig visuell inspektion och smörjning enligt tillverkarens underhållsanvisningar; ingen elektrisk anslutning behövs.

Kompatibilitet

Enheten är konstruerad för eftermontering på många vanliga släp och dragfordon med de angivna måtten för dragrör och anslutning. Den slimmade konstruktionen gör den kompatibel med standarddragkulor och de flesta fabriksmonterade draganordningar.

Produkten marknadsförs under AL-KO och kan identifieras via MPN 338.40.62 och GTIN 4045541014501 vid beställning eller förfrågan.
