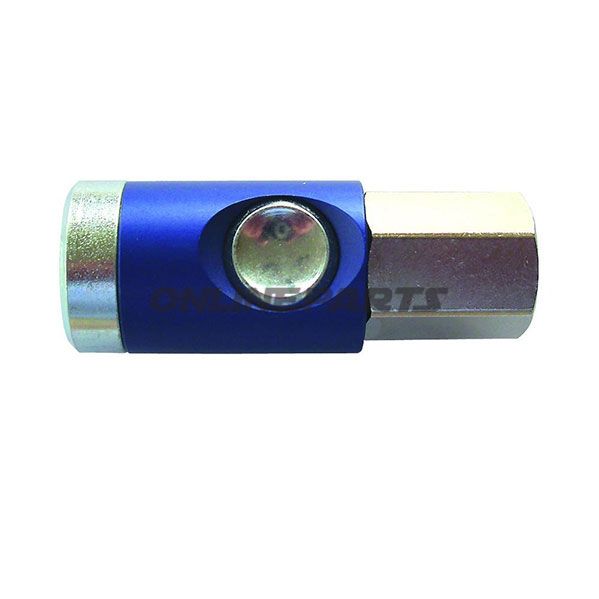

Sicherheitskupplung Ig 3/8Knopf Entriegelung

Säkerhetskoppling IG 3/8 med tryckknappslåsning till tryckluft

Denna säkerhetskoppling från EWO (GTIN: 4030875149487, MPN: 656.51.96) är en invändig gängkoppling (G 3/8") till trycklufts­system, utformad med ett tvådelat utlösningsprincip som minimerar risken vid avkoppling under tryck. Den vänder sig till mekaniker och motorcykelägare som arbetar med kompressorer, tryckluftsverktyg och system där säker avkoppling är viktig.

Funktion och arbetsprincip

• Steg 1 – Utlufning: En enkel knapptryck på tryckknappen släpper kopplingen, men pluggnippeln förblir fast i muffringen. Detta minimerar övertryck i förbindelsen före avkoppling.
• Steg 2 – Frigivning: Ett visst tryck till på tryckknappen låser upp nippeln så att den kan avlägsnas utan plötsliga utblåsningar eller risk för projektilbildning.
• Designen säkerställer att avkoppling inte kan ske utan att trycket har avlastats först, i enlighet med ISO 4414-säkerhetsprinciper.

Material och konstruktionskvalitet

• Muffe: Tillverkad av aluminium – ger låg vikt och god korrosionsbeständighet under normala driftsförhållanden.
• Tryckknapp, ventil och gedning: Utförd i härdat och galvaniserat stål för ökad slityta och bättre motstånd mot mekanisk påverkan och slitage.
• Materialvalet kombinerar lätthet (aluminium) med slityta (härdat stål) för att säkerställa lång livslängd vid daglig användning i verkstadsmiljöer.

Tekniska data

• Gänga / anslutning: Invändig gänga G 3/8"
• Maximalt drifttryck: 12 bar
• Temperaturområde: -20 °C till +70 °C
• Nominal diameter: ca. 7,2–7,4 mm
• Flödeskapacitet: Cirka 1.800 l/min
• Säkerhetsstandard: Design enligt ISO 4414

Kompatibilitet och användning

Koblingen är avsedd för standard G 3/8" invändig gänga och passar till vanliga tryckluftsniplar och slangar som används i bilverkstäder och mobilcompressorinstallationer. På grund av den mekaniska utformningen är den särskilt lämplig i situationer där avkoppling utan förringuf att utföra en avluftning skulle utgöra en säkerhetsrisk (t.ex. vid tryckbelastade verktyg eller stängda luftsystem).

Fördelar med konstruktionen (praktiskt för mekaniker)

• Tvåstegs betjäning gör avkoppling förutsägbar och minimerar risk för skador eller sprutande luft.
• Härdat och galvaniserat stål i tryckknapp och ventilhus ger robusthet vid frekvent anslutning och frånkoppling.
• Aluminiummuffe håller vikten nere utan att kompromissa med korrosionsbeständighet i normala verkstads miljöer.

Identifikation

Produkten säljs under märket EWO (GTIN: 4030875149487). Tillverkarens artikelnummer (MPN) är 656.51.96, vilket är användbart vid beställning eller jämförelse med reservdelslistor och tekniska datablad.

Obs: Angivelser för flöde, dimensioner och temperatur är driftsdata; se till att matcha kopplingen med ditt system och kontrollera täthet och kompatibilitet vid installation.
