Sicherheitskupplung Ig 1/4Knopf Entriegelung

Säkerhetskoppling, invändigt gänga G 1/4 – tryckknappslåsning för trykluft

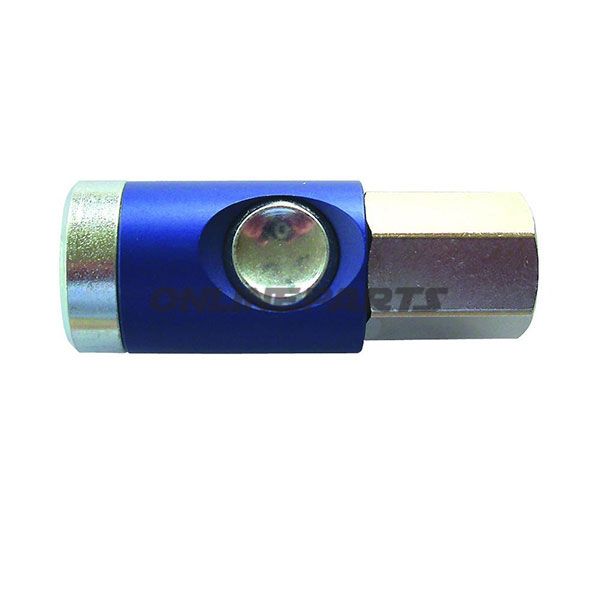

Produkten: EWO säkerhetskoppling med invändigt gänga G 1/4 (MPN: 656.51.88, GTIN: 4030875149463) är ett tvåstegstrycklufts kopplingssystem med tryckknappslåsning utformad för säker koppling under tryck. Målgruppen är tekniker och motorcykelägare som arbetar med komprimerad luft i verkstadsmiljöer.

• Funktion: Kopplingen frigör anslutningen i två steg för att undvika plötslig utblåsning av trykluft. Steg 1 – avlufthissning: Vid första tryck på tryckknappen ventileras systemet, men stiftkroppen förblir fast i hylsan. Steg 2 – frigörelse: Vid ytterligare tryck låses stiftkroppen upp och kan dras ut säkert.
• Drift: Maximalt arbetstryck är 12 bar. Temperaturområdet är specificerat till -20 °C till +70 °C.
• Flöde och dimensioner: Namndiameter anges som 7,2 / 7,4 mm med ett genomströmningstal på cirka 1 800 l/min vid standardförhållanden.

Material och konstruktion

• Kopplingsmuffe: Tillverkad av aluminium, valt för låg vikt och god korrosionsbeständighet i verkstadsmiljöer.
• Tryckknapp, ventilhus och yttre ring: Tillverkade av härdat och galvaniserat stål för ökad slitstyrka och motstånd mot mekanisk belastning och korrosion.
• Försegling och inre slitdelar: Utformade för att motstå upprepad på-/avkoppling samt de temperaturer och tryck som nämns ovan (komponentspecifika material kan variera beroende på produktionsbatch).

Säkerhet och standarder

Kopplingen är konstruerad för att uppfylla kraven i ISO 4414 för pneumatiska system med fokus på säker koppling. Den tvåstegs manövrering minskar risken för oavsiktlig utblåsning av trykluft och ger en kontrollerad avlastning före fysisk separation.

Användning och kompatibilitet

• Typiska användningar: verkstadskompressorer, luftverktyg, test- och mätutrustning samt på komponenter i tillverknings- och reparationsmiljöer där säker koppling av trykluft är nödvändig.
• Gängtyp: Invändigt gänga G 1/4 (BSPP), vilket gör den kompatibel med standard G 1/4-anslutningar i pneumatiska system.
• Kompatibilitetsnoteringar: Kontrollera alltid stift- och muffdimensioner samt eventuella toleranskrav i befintliga slangar och fittings innan montering.

Tekniska fördelar och praktiska överväganden

• Tvåstegs utsläpp minskar risk för plötslig rörelse av anslutna verktyg eller komponenter.
• Aluminiumkoppé kombinerad med härdat och galvaniserat stål i bärande delar ger en balanserad kompromiss mellan vikt och hållbarhet.
• Temperatur- och tryakomål gör kopplingen lämplig för vanliga verkstadssituationer; vid extrema miljöer bör komponentvalet omvärderas.

Identifiering: Produkten marknadsförs under varumärket EWO och kännetecknas av MPN 656.51.88 och GTIN 4030875149463. Dessa nummer kan användas vid inköp, reservdelbeställning och dokumentation för kompatibilitet.

Montering och underhåll

Vid montering ska gängor tätas korrekt med lämplig gängtejp för pneumatiskt bruk, och anslutningsytor ska hållas rena från smuts och spån. Inspektion av O-ringar och rörliga delar rekommenderas regelbundet för att säkerställa tätning och korrekt funktion över tid.
