Sensor Daytona Tachometer Elektronisk

Sensor för elektroniskt tacho — optisk/magnetisk detektion till elektriska hastighetsmätare

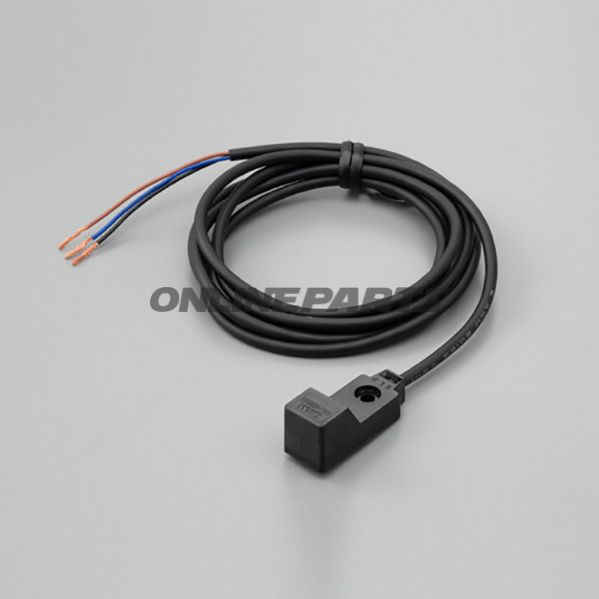

Produktöversikt: Daytona-sensorn (GTIN 4043981256475, MPN 709.20.42) är en kompakt detekteringsgivare avsedd för elektroniska tacho-/hastighetsmätare. Den kombinerar optisk/magnetisk princip för att registrera ojämnheter (t.ex. en skruv eller justeringsskruv) på ett roterande hjul utan behov av extra magneter.

Funktion och användning:

• Sensorn avger ett magnetfält och detekterar förändringar i detta fält orsakade av ojämnheter på kedjehjul eller bromsskiva.
• Vid montering ska det finnas en tydlig, upprepad reflektion-/störningskälla på det roterande elementet — oftast ett skruvhuvud eller justeringsskruv i kuggtandhjulet/fläkten.
• Designad för anslutning till elektriska hastighetsmätare; den levererar pulssignaler som tachoen omvandlar till hastighet/varv.

Elektrisk anslutning:

• Brun: + (strömförsörjning)
• Blå: − (jord/masse)
• Svart: sensorsignal (pulsutgång till tachometer)

Material och konstruktion:

• Huset är tillverkat i korrosionsbeständig plast/metallegering, lämpligt för montering i motorcykelmiljöer där vibration och damm förekommer.
• Elektroniken är kapslad för att minska risk för skador vid stänk och smuts; ledningar är utförda som isolerade ledningar för fast anslutning.
• Sensprinicipen kräver inga separata magneter, vilket förenklar mekanisk montering och minimerar delar som kan forskjutas vid vibration.

Kompatibilitet och montering:

• Lämplig för elektriska hastighetsmätare som accepterar pulssignaler från extern vibrations-/proximitetsensor.
• Monteras med lämplig avstånd till det roterande föremålet — typiskt några millimeters mellanrum beroende på modell och tillverkarens rekommendationer för känslighet.
• Det rekommenderas att använda befintliga justerskruvar på kedjehjul eller bromsskiva som triggerpunkt; se till att triggern är centralt placerad och jämnt runt axelns omkrets.

Tekniska överväganden för mekaniker:

• Kontrollera att tachometerns ingångslogik matchar sensorsignalen (spänningsnivå, pull-up/pull-down-krav och pulspermanent relation vid låg hastighet).
• Vid montering i närheten av starka magnetfält eller elektroniska störkällor kan screenning eller ändrad placering vara nödvändig för stabil signalåtergivning.
• Fäst sensorns kabel så den inte är under spänning eller riskerar att klämmas av rörliga delar; använd gummi- eller plastklämmor vid behov.

Märke och identifikation: Daytona anges som tillverkare på produkten (MPN 709.20.42). GTIN 4043981256475 kan användas för logistisk identificering och kontroll mot reservdelar vid inköp eller underhåll.

Noteringar: Produktbeskrivningen baseras på sensorens funktion som detekteringsenhet för ojämnheter; följande magneter medföljer inte. Vid osäkerhet om elektrisk kompatibilitet eller behov av anpassning av tachometerns ingång rekommenderas att kontrollera den aktuella hastighetsmätarens tekniska manual eller mäta sensorsignalen under test.
