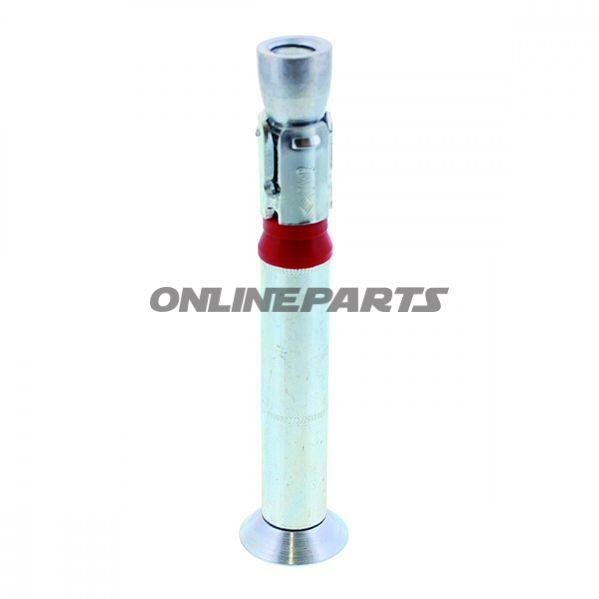

SENKKOPFDUEBEL SZ-SK18/40

Försänkt kraftigt ankare (SENKKOPFDÜBEL) SZ‑SK 18/40 — för medelstora och tunga förankringar i betong

Produkten med MPN 486.00.13 och GTIN 4043315044648 är ett försänkt push‑through kraftigt ankare i SZ‑SK‑design (SENKKOPFDÜBEL SZ‑SK 18/40). Den är utvecklad för mekanisk fäste i sprucken och o sprucken betong, där hög bärförmåga och möjlighet till varierande förankringsdjup förbättrar den tekniska användbarheten.

Funktion

• Systemet är ett push‑through‑ankare med en plastkompressionsring och en tredelad expanderande specialhylsa, som sprider lasten i borrhålet vid installation.
• Försänkt huvud gör det möjligt att montera komponenter med plan ytfinish, där ankarmunstycket ligger i plan med arbetsstycket.
• Det variabla förankringsdjupet gör det möjligt, genom att skjuta ankaret djupare, att uppnå högre tillåtna skjuvlaster i många installationssituationer.

Materialval och egenskaper

• Specialhylsa med tredelad expan­sionsprofil säkrar jämn spridning av expan­sionskrafter mot betongväggen — designad för höga drag- och skjuvlaster.
• Plastkompressionsringen används vid införing för att skydda gängan och säkerställa korrekt expansion under åtdragning.
• Vid korrekt montering och användning i betong håller materialdesignens styrkeegenskaper över tid; produktbeskrivningen anger ingen korrosionsklass, så val av miljö och efterbehandling bör bedömas av den ansvariga montören.

Tekniska data (angivna)

• Boringsdiameter: 18 mm
• Total ankarlängd: 135 mm
• Gänga: M12
• Borrhålsdjup: 105 mm
• Nödvändigt förankringsdjup i betong: 80 mm
• Max. fastspänningsstyckelse på komponent: 40 mm
• Rekommenderat åtdragningsmoment för dyvel: 70 Nm

Användningsområden

• Medelstora till tunga förankringar i sprucken och o sprucken betong.
• Exempel: fastsättning av stålsidor, räcke, maskiner, byggnadsställningar och beslag.

Montering och monteringshänsyn

• Bor exakt med Ø18 mm borr till angivet borrhålsdjup (105 mm) och rengör borrhålet från borrdamm innan montering för att säkerställa korrekt kontakt mellan hylsan och betong.
• Sätt ankaret genom komponenten som ett push‑through-system, och åtdra till rekommenderat moment (70 Nm) för att uppnå den angivna expansionen.
• Notera korrekt avstånd till kanten och axiell avstånd som krävs för SZ‑systemet — systemets tredelade expansion är utformad för att ge höga tillåtna laster även vid mindre avstånd, men installationsanvisningar och eventuella godkännanden (t.ex. ETA Option 1) måste följas.

Kompatibilitet och godkännande

• Designat för betong (sprucken och o sprucken). För andra underlag krävs separat bedömning.
• Produktbeskrivningen nämner ETA Option 1‑godkännande för SZ‑systemet — följ relevanta lokala föreskrifter och beräkningsunderlag vid dimensionering.

Identifikation

• MPN: 486.00.13
• GTIN: 4043315044648
• Namnge: SENKKOPFDÜBEL SZ‑SK 18/40 (försänkt dyvel MKT SZ‑SK 18/40)

Beskrivningen fokuserar på teknisk funktionalitet, materialegenskaper och installationsparametrar, så montörer och erfarna tekniker kan bedöma lämpligheten i konkreta projekt. Vid särskilda belastningskrav eller korrosiva miljöer bör teknisk dokumentation och eventuella certifieringar konsulteras.
