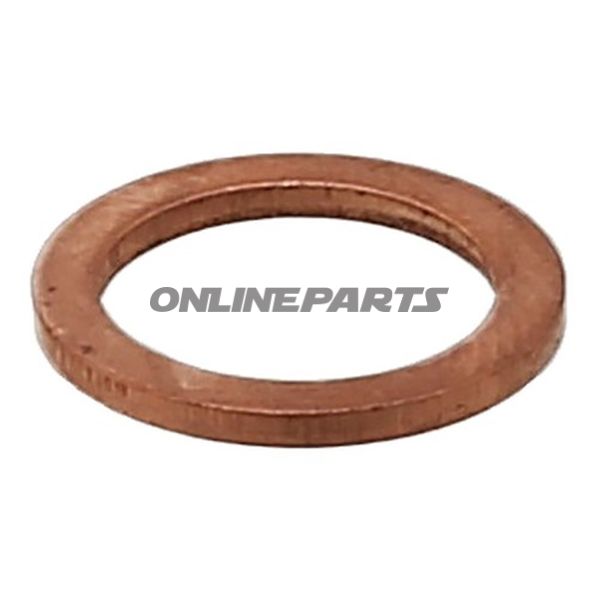

Seal Ring12x17x1.5

Koppar-tätningsring (koppar) ID 12 × UD 17 × 1,5 mm — för oljeutsläpp och hydrauliska anslutningar

Produkt: Koppar­tätningsring i A‑form från Elring, GTIN 4041248446201, producentens nummer (MPN) 357.04.96. Denna tätningsring är tillverkad i ren koppar och är avsedd för tätning av bultar och röranslutningar, t.ex. oljeutsläpps­skruvar och hydrauliska kopplingar, där en metall‑mot‑metall‑tätning krävs.

Funktion och användning
Koppar­tätningsringen fungerar genom plastisk deformation när huvudet på bulten eller muttern dras åt, vilket skapar en tät, gas‑ och vätskebeständig förbindelse mellan ytor. A‑formen (DIN/ISO 7603, A‑form) innebär en avlång profil med tillräcklig höjd för att säkerställa tätning även vid ojämna ytor eller mindre korrosionspåverkan. Typiska tillämpningsområden är oljeutsläppsrör, dräneringsskruvar, fittings i bränsle- och oljerör samt andra ställen på motor och transmission där kopparens formbarhet utnyttjas till tätning.

Materialval och egenskaper

• Material: Koppar — god formbarhet vid påspänning, värmetålighet och ledning av värme.
• Kemisk beständighet: Motståndskraftig mot olja och bensin (lämplig för motor- och transmissionsmiljöer), men kan reagera i aggressiva kemiska miljöer; undvik kontakt med starkt oxiderande vätskor.
• Mått: invändig diameter (ID) 12 mm, utvändig diameter (UD) 17 mm, tjocklek/höjd 1,5 mm — motsvarar de tekniska uppgifterna angivna av tillverkaren.
• Form: A‑form i enlighet med DIN/ISO 7603 — utformad för tätning vid bultförslutning genom plastisk deformation.

Tekniska fördelar

• Hög formbarhet säkerställer tätning mot små ojämnheter i ytor.
• Materialet tål olja och bränsle samt normal driftstemperatur i motor- och transmissionsmiljöer.
• Standardmått och form gör delen kompatibel med många OEM‑applikationer — används av flera biltillverkare och eftermarknads-komponenter.

Kompatibilitet och typiska användningsområden
Elrings koppar­tätningsring med MPN 357.04.96 används i ett antal fordon och komponenter. Exempel inkluderar olika BMW‑modeller, flera Mercedes‑Benz plattformar (t.ex. W123, W124, W116, W126, W166), Mini (Clubman, Clubvan, Coupé, Paceman), SsangYong samt Toyota‑modeller som Auris (E18), Avensis (T27), RAV4 IV (A4) och Verso (R2). På grund av standardmått och form används den brett för oljeutsläpp och mindre hydrauliska kopplingar.

Monteringsanvisningar

• Byt tätningen varje gång låsningsbulten eller dräneringsproppen avlägsnas för att försäkra korrekt tätning — återanvändning kan leda till läckage, eftersom kopparen formar om sig vid första montering.
• Kontrollera kontaktytor för grader, korrosion eller grova ojämnheter före montering; rengör och avlägsna flisor vid behov för korrekt deformation och tätning.
• Spänn moment enligt tillverkarens specifikationer för det aktuella gängan eller bulten; överdrivet moment kan skada ytor, för lågt moment kan ge läckage.

Identifikation och referens
Detta produkt levereras av Elring och kan identifieras med GTIN 4041248446201 och producentnummer MPN 357.04.96. Måtten är ID 12 mm × UD 17 mm × höjd 1,5 mm, form A (DIN/ISO 7603).

Obs
Uppgifterna om kompatibilitet är vägledande; verifiera alltid delenummer mot fordonets reservdelskatalog eller tillverkarens tekniska dokumentation innan montering.
