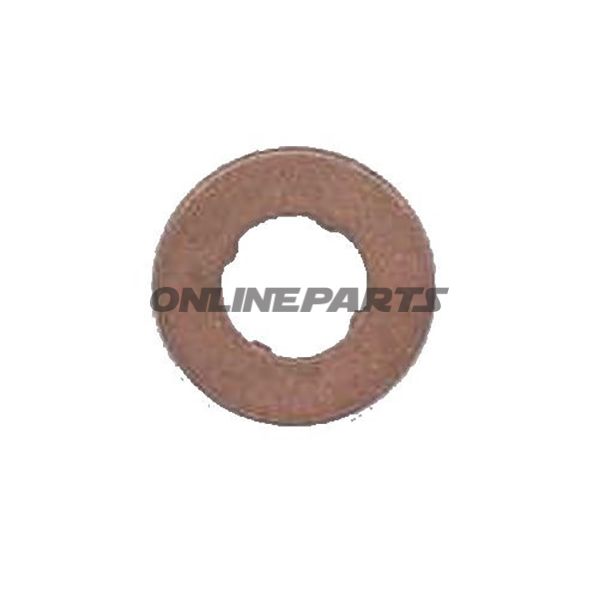

Seal Ring Nozzle Holder7/7.7X12.3X2.46 Mm Kupfer

Tätningsring till munstyckshållare (ID 7 / 7,7 x 12,3 x 2,46 mm) — koppar

Produktöversikt: Denna tätningsring från Elring (MPN 455.07.84, GTIN 4041248649497) är en blank kopparring designad för tätning vid dieselcommon-rail munstyckshållare. Den används som värmebeskyddande/avskiljande skiva mellan munstyckshållare och toppstycke i motorer från bland annat Audi, Seat, Skoda och Volkswagen, där VDO/Continental-injektorer används.

Funktion: Tätningsringens primära funktion är att säkerställa gastät och värmeresistent tätning runt munstyckshållaren för att förhindra förbränningsgaser och oljeläckage samt minska värmeutjämning mellan injektorn och toppstycket. Den plana formen (Form A) säkerställer jämn kontaktyta och kompression vid korrekt tilltightning av munstyckshållaren.

• Inre diameter: 7 mm (passar även till applikationer med 7,7 mm injektorer där lämplig komprimering uppnås)
• Yttre diameter: 12,3 mm
• Tjocklek/höjd: 2,46 mm
• Material: Koppar — god värmeledningsförmåga och formbarhet vid kompression
• Form: Platt skiva (Form A)

Materialval och egenskaper: Koppar väljs för sin kombination av duktilitet och värmeledningsförmåga. I tätningsapplikationer möjliggör kopparringen en tät försegling vid mekanisk kompression utan att gå sönder, och materialets värmebeständighet hjälper till att leda och jämna ut temperaturtoppar kring injektorn. Koppar kan fungera effektivt vid de temperatur- och tryckförhållanden som typiskt ses i common-rail dieselinsprutningssystemens injektormråde.

Tekniska fördelar i praktiken: Den plana koppar-skivan komprimeras jämnt vid tilltightning, vilket minskar risken för punktläckage. Beroende på motorens toleranser kan den inre diametern på 7 mm passa direkt eller fungera tillsammans med en lätt anpassning vid 7,7 mm applikationer, som beskrivs i tillverkarens anvisningar. Tätningen är särskilt användbar vid utbyte av injektorer eller vid underhåll av munstyckshållare, där korrekt återuppsättning av tätningen är nödvändig för att återställa tätning och värmeavledning.

Kompatibilitet och användning: Produkten anges som lämplig för common-rail-system från VDO/Continental och nämns i samband med flera VW Group-modeller (Audi, Seat, Skoda, Volkswagen). Kontrollera alltid motorkod och injektor-/munstyckshållardimensioner före montering för att säkerställa korrekt passform — särskilt för varianter där inre diametrar kan variera något.

Packning och hantering: Tillverkarens uppgift visar en paketenhet; vid vanligt reservdelsskifte beställer man det antal tätningsringar som motsvarar de injektorer som ska servas. Observera att kopparringar kan deformation vid upprepad exponering för höga temperaturer eller vid överstramning; följ alltid momentvärden och monteringsanvisningar från motorkonstruktören.

Identifiering: Elring är märkt på denna del, som levereras under MPN 455.07.84 och kan spåras via GTIN 4041248649497 för kontroll av originalitet och reservdelsmatchning.

Tekniska data (kort):

• Inre diameter: 7 mm
• Yttre diameter: 12,3 mm
• Tjocklek: 2,46 mm
• Material: Koppar
• Form: Platt (Form A)
