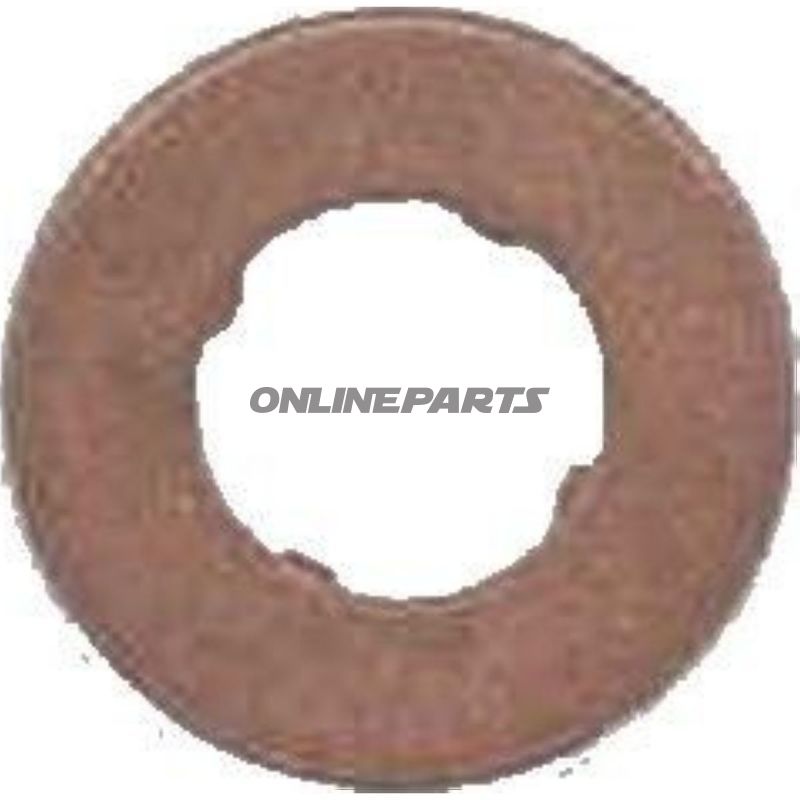

Seal Ring Nozzle Holder7.07X14.9X2.1Mm Kupfer

Pakning för munstyckehållare (koppar) – ID 7,07 x Ø 14,9 x 2,1 mm

Produktöversikt: Denna tätning från Elring (MPN: 455.07.78, GTIN: 4041248681046) är en platt kopparpackning utformad för injektorhållare i common-rail insprutningssystem, bland annat använd i VDO- och Continental-system. Dimensionerna är inre diameter 7,07 mm, yttre diameter 14,9 mm och tjocklek cirka 2,01–2,1 mm. Tätningen levereras i en mindre förpackningsenhet.

Funktion: Tätningens huvudsakliga uppgift är att skapa en gas- och vätskésegerad tätning mellan injektorn (munstycke) och munstyckehållaren/insugningskanalen. Den fungerar som värme- och trycktätning, så högtrycksinsprutning och tryck från common-rail-systemet hålls inom injektornområdet, samtidigt som värmeledande egenskaper hjälper till att leda och avleda lokal värme från munstycket.

Material och egenskaper:

• Koppar: Vald för sin goda värmeledning, formbarhet och förmåga att deformera och anpassa sig till mindre ojämnheter under montering. Koppar ger en pålitlig tätning vid sammanpressning, där tätningen komprimeras.
• Platt form (Form A): Standard platt form, som är vanlig för munstyckehållartätningar i personbilsmotorer.
• Måtnoggrannhet: Inre diameter ~7,07 mm, yttre diameter 14,9 mm och tjocklek ~2,01–2,1 mm — matchande specifikationer till originaldelar från leverantörer som Elring.

Användning och kompatibilitet:

• Lämplig för common-rail-system från fabrikat som Fiat, Opel och PSA, där motsvarande tätningar används på VDO/Continental-injektorer.
• Används vid montering eller vid byte av injektorer/munstyckeshållare för att återställa korrekt tätning och värmeavledning.
• Passar när de angivna måtten (7,07 x 14,9 x 2,1 mm) anges i service- eller reservdelkatalogen.

Teknisk data (kort):

• Material: Koppar
• Inre diameter (ID): 7,07 mm
• Yttre diameter (OD): 14,9 mm
• Tjocklek/höjd: ca. 2,01–2,1 mm
• Form: Platt (Form A)
• Producent: Elring (MPN 455.07.78, GTIN 4041248681046)

Monteringsanvisning och kommentarer för mekaniker:

• Rengör kontaktytor noggrant från kol, tätningsrester och orenheter före montering.
• Kontrollera injektorns och hållarens ytor för skador eller djupa repor som kan hindra tätning.
• Vid montering ska moment och procedurer följa tillverkarens anvisningar för att säkerställa korrekt kompression av kopparpackningen utan överdriven press.
• Koppar är formbart; vid återmontering kan tätningen förlora tätningsegenskaper – byt vid minsta tvivel.

Ytterligare information: Produkten överensstämmer med Elring-kvalitetsnivå och angivna tekniska data i leverantörens dokumentation. GTIN och MPN är medtagna för enkel identifiering vid katalogsökning och beställning: GTIN 4041248681046, MPN 455.07.78.
