Seal Ring Nozzle Holder

Tätningsring till dyshållare (injektor) — värmeskyddande kopparpackning

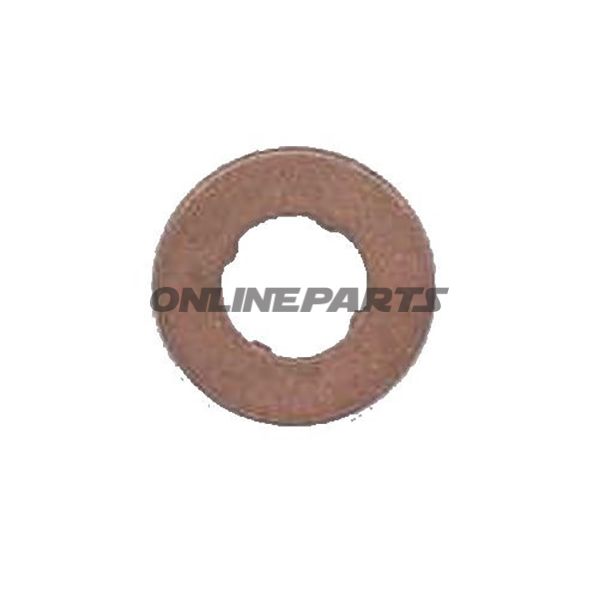

Produkt: Tätningsring Dyshållare ID från Elring (MPN: 455.07.85, GTIN: 4041248688229). Denna packning är avsedd för tätning mellan injektor och cylinderhuvud i common-rail-system samt som värmeskyddande skiva till Bosch- och Denso-injektorer.

Funktion och användning
Tätningsringen fungerar som både tätning och värmeskydd vid injektionspunkten. Den placeras runt injektorns spruthus (dyshållare) och säkerställer att förbränningskammaren är tät mot läckage av kompression och bränsle samtidigt som den minskar värmeöverföring från förbränningskammaren till injektorn. Den används typiskt vid montering eller byte av injektorer på bilar med common-rail-system, till exempel vissa Opel-modeller, där Bosch- eller Denso-injektorer förekommer.

Material och egenskaper

• Material: Koppar — ett material valt för sin goda värmeledningsförmåga, formbarhet och förmåga att täta under tryck. Koppar tar inte bort alla termiska belastningar, men ger ett stabilt, repeterbart tätning och fungerar som värmeskydd.
• Form: Flat/kvadratisk profil (PR-typ), utformad för att sitta plant mot både injektor och cylinderhuvud för jämn tätning.
• Motståndskraft: Motståndskraftig mot olja och bensin, vilket är nödvändigt i motorområdet.
• Mekanisk egenskap: Kopparns mjukhet innebär att packningen komprimeras vid åtdragning och därigenom säkerställer tät kontakt på ojämna ytor.

Tekniska mått

• Invändig diameter: 7,9 mm
• Utvändig diameter: 16,7 mm
• Tjocklek (höjd): 2 mm

Kompatibilitet och montering
Tätningsringen är avsedd för common-rail-injektorer från tillverkare som Bosch och Denso och passar till applikationer där de angivna dimensionerna (7,9 mm inv. Ø / 16,7 mm utv. Ø / 2 mm tjocklek) överensstämmer med injektorns dyshållare. Vid montering rekommenderas korrekt moment för injektorskruvar och inspektion av kontaktytor: rengör båda ytorna noggrant och avlägsna gammalt pakningsmaterial för att undvika läckage. På grund av kopparns egenskaper kan packningen kräva korrekt åtdragning för att uppnå optimal tätning; återanvänd inte en redan deformerad packning.

Identifiering
Denna produkt tillverkas av Elring och identifieras med MPN 455.07.85 och GTIN 4041248688229. Elring är känt för komponenter för tätningar och motorfästen, vilket gör märkesreferensen användbar vid val av kompatibla delar och vid beställning av korrekta dimensioner.

Övriga anmärkningar
Packningsmaterialets dimensioner är avgörande för korrekt funktion; bekräfta därför måtten mot den ursprungliga packningen eller fabrikantens tekniska data för den specifika motorn/injektorn. Uppgifter om förpackningsenheter i leverantörens data kan referera till fraktsådor och är inte en indikation på att kunden får fler delar per beställning.

Tekniska data (kort)

• Invändig Ø: 7,9 mm
• Utvändig Ø: 16,7 mm
• Höjd/tjocklek: 2 mm
• Material: Koppar
• Form: Flat / PR (kvadratisk profil)
• Motståndskraftig mot bensin och olja
