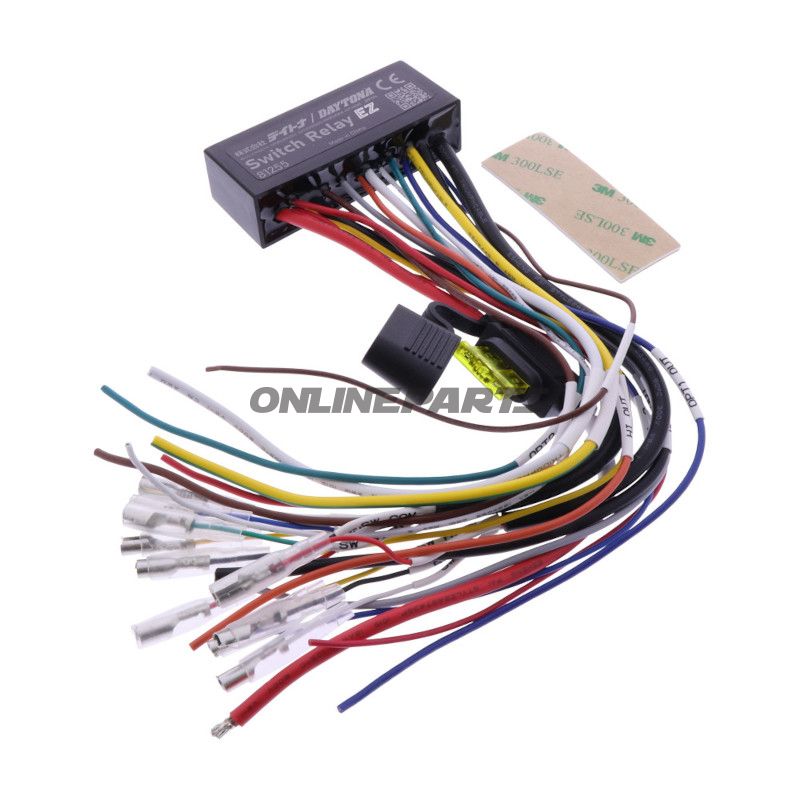

Schaltrelä Daytona 12V/20A – styreaggregatrelä till motorcykelns elektriska kretsar
Produkt: Schaltrelä Daytona 12V/20A från Daytona (MPN: 705.19.91, GTIN: 4909449629963). Detta relä är utvecklat för att förenkla och centralisera styrning av flera elektriska funktioner från tryckknappar på styrtelfen.
Funktion och användning
Reläet fungerar som en central kontaktblock där låga styrsignaler från handtagsknappar aktiverar inbyggdareläer som leder strömmen till användare med högre belastning. Det innebär lägre belastning på de enskilda kontakter och kablar vid styret samt bättre skydd av fordonets originalledningsnät. Enheter som närljus, fjärrljus, horn, elektrisk start (E-Start), blinkers och varningslampor kan anslutas separat.
Material och konstruktion
- Hus och mått: Kompakt kabinet med mått cirka 75 × 30 × 20 mm, konstruerad för inbyggnad i motorutrymme eller under sätet. Kabinettet anges inte som vattentätt i produktt text, så montering bör ske skyddad mot direkt väder.
- Elektriska komponenter: Relämoduler och anslutningar är utformade för kontinuerlig belastning upp till 20 A vid 12 V. Ingångskabeln är försedd med säkring för att skydda mot kortslutning och överbelastning.
- Standarden: Enheten anges som CE-godkänd, vilket indikerar överensstämmelse med relevanta EU-säkerhetskrav för elektrisk utrustning.
Anslutningar och funktioner
- Separata utgångar för: närljus bakomljus, fjärrljus, horn och motorstart (E-Start).
- Separata styrkanaler för blinkers vänster och höger samt varningslampor.
- Fyra extra valfria anslutningar för användarspecifika funktioner (t.ex. extra ljus, värmehandtag, larm eller andra tillbehörenheter).
- Varje funktion är skyddad mot kortslutning, vilket minskar risken för att en enskild fel slår ut hela systemet.
Tekniska egenskaper
- Driftspänning: 12 V DC.
- Maximal kontinuerlig belastning: 20 A.
- Dimensioner: ca. 75 × 30 × 20 mm.
- Säkrat ingångskabelförströming.
Montering och kompatibilitet
Reläet är avsett för eftermontering på standard 12 V motorcyklar och andra fordon med liknande elektriskt system. Vid montering bör tekniker eller mekaniker kontrollera befintligt ledningsnät, polaritet och jordförbindelse. Eftersom höljet inte uttryckligen anges som IP-klassat i produktinformationen rekommenderas montering i torrt eller avskärmat utrymme och korrekt säkringsskydd mellan batteri och relä.
Praktiska anmärkningar för mekaniker
- Kontrollera säkringsstorlek och ledningsdimension i förhållande till de förbrukare som ansluts – 20 A per kanal är maximumbeloppet, men totalbelastningar på ingång och ledningar får inte överskridas.
- Använd lämpliga krympslang-/kopplingsdon och se till korrekt jordförbindelse för att undvika spänningsfall och elektriskt brus.
- Integrera en extra huvud‑säkring nära batteriet om enheten ska ingå i ett större eftermonterat system för att förbättra brandskyddet.
Identifiering Daytona-reläet är identifierat med tillverkaren Daytona och tillverkarens nummer (MPN) 705.19.91; GTIN 4909449629963 kan användas vid lager- och inköpsregistrering samt för att säkerställa korrekt modell vid reservdelsbeställning.
Sammanfattning
Schaltrelä Daytona 12V/20A är en kompakt styrmodul för centralisering av flera motorcykelkretsar. Den erbjuder separata, kortslutningsskyddade utgångar till standardfunktioner som ljus, horn och startmotor samt flera fria kanaler för extrautrustning. Materialval och säkringslösning är anpassade för 12 V-system med max 20 A belastning per kanal; montering bör utföras i skyddade omgivningar och av fackmän med kunskap om fordons elektriska system.
