Schalt Zug Yellow

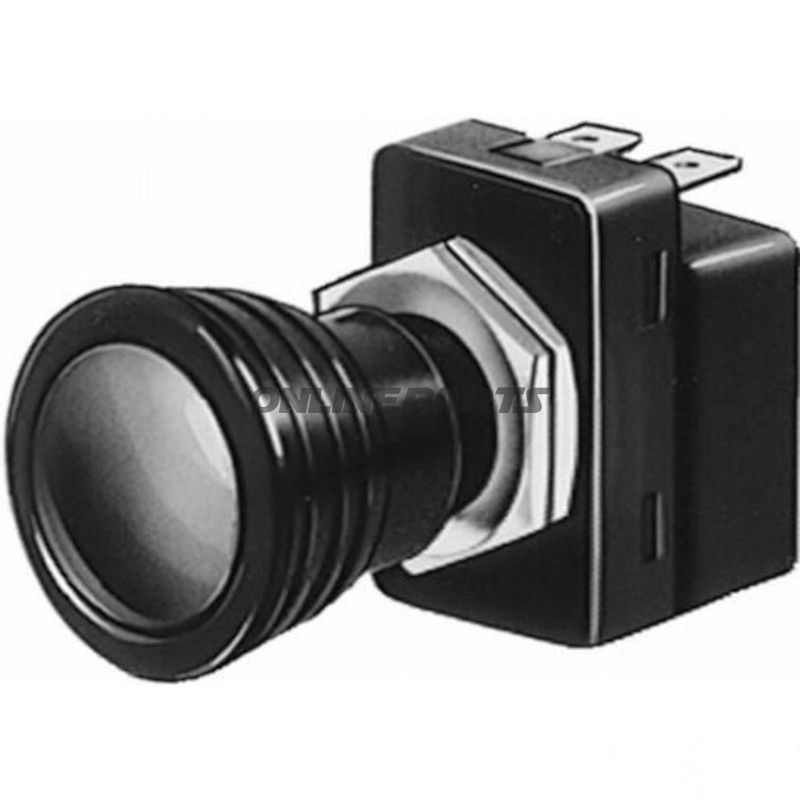

Dragströmbrytare, gul – universell av/på med kontrollampa

Produktöversikt: Denna dragströmbrytare från Hella (MPN: 145.23.82, GTIN: 4082300189896) är en universell pull-switch med inbyggd orange kontrollampa (lampa ingår ej). Den är avsedd för installation i fordon och maskiner med 12/24 V-system, där en enkel av/på-funktion via dragkabel önskas.

Funktion och användning:

• Manövrering: Aktiveras genom att dra i dragkabeln (pull).
• Växelfunktion: Enkel tvåpolig funktion (0 = av, 1 = på) — fungerar som en vanlig av/på-knapp.
• Kontrollampa: Orange kontrollampa i knappen visar status, men själva glödlampan (W1,2W) måste beställas separat.
• Användningsområde: Lämplig för användning som start/nödstopp, tändning av tillbehör eller som en lättåtkomlig brytare i instrumentpaneler och kaross.

Material och konstruktion:

• Manöverknapp tillverkad i mjuk plast för bättre grepp och dämpning av vibrationer.
• Hus och front är konstruerade för panelmontage i 14,5 mm hål; designad för praktisk inbyggnad i instrumentpaneler.
• Flatskoanslutning (6,3 mm) med skruvanslutning säkerställer en robust elanslutning, välkänd inom bil- och motorcykelbranschen.

Elektriska specifikationer:

• Nominalspänning: 12 / 24 V.
• Bärförmåga: 8 A vid 12 V och 4 A vid 24 V — lämplig för låg- till medelströmförbrukning (t.ex. små lampor, signaler och styrkretsar).
• Antal anslutningar: 3 terminaler; möjliggör kontrollampa och strömföring via separata terminaler (terminalerna benämns 15 och 2/K i teknisk dokumentation).
• Glödlampstyp: W1,2W (medföljer ej).

Montering och kompatibilitet:

• Montering: Panelmontage i 14,5 mm hål, frontplattan vilar mot panelen och säkerställer stabil montering.
• Elektrisk anslutning: Flatsko 6,3 mm (blad) — standardstorlek i fordonsinstallationer, vilket gör det enkelt att ansluta till befintliga ledningsnät och kontakter.
• Kompatibilitet: Universell utformning gör den kompatibel med de flesta fordon och maskiner, förutsatt att spänning och strömbehov ligger inom angivna värden.

Säkerhet och driftsegenskaper:

• Knoppen i mjuk plast minskar risken för skador vid upprepad manövrering och minskar vibrationsöverföring.
• Enkel tvålägessteknik ger klart definierade tillstånd och förenklar felsökning för mekaniker.
• Kontrollampan ger visuell bekräftelse av på/av-status, vilket är praktiskt vid installationer där direkt visuell kontroll är nödvändig.

Praktisk information:

• Varumärke: Hella — känd tillverkare av elektrisk utrustning för fordon.
• MPN: 145.23.82; GTIN: 4082300189896 — använd dessa vid reservdelsuppsättning eller sökning i tekniska kataloger.
• Observera: Glödlampa för kontrollampan medföljer inte produkten och måste beställas separat (W1,2W).

Rekommendation till montörer: Kontrollera alltid belastningskrav och kabelarea i förhållande till angiven belastningskapacitet (8 A vid 12 V / 4 A vid 24 V). Säkerställ korrekt säkring i kretsen och använd korrekta 6,3 mm flatsko för att garantera solid elektrisk förbindelse.
