Schalt Zug Black Din 72761

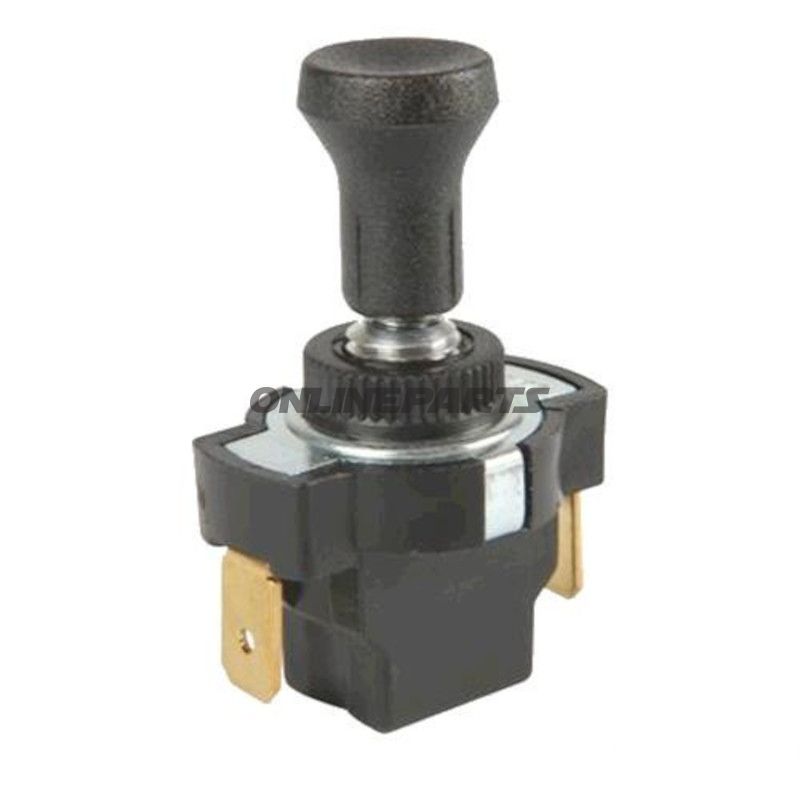

Dragkontakt, svart — kort version för av/på-funktion (DIN 72761)

Denna dragkontakt (DIN 72761) är en mekanisk av-/på-brytare med dragaktivering, avsedd för infällning i instrumentpaneler eller karossidor med upp till 2 mm väggtjocklek. Produkten levereras under MPN 145.80.25 och kan identifieras på GTIN 4026736057619. Den korta utförandet och den svarta tryckknopsdesignen gör den lämplig för platser med begränsat monteringsdjup eller där en låg profil önskas.

Funktion

• Aktivering genom drag i snöre/kabel — direkt mekanisk manövrering.
• Basväxelfunktion: på / av (enkeltpolig, enkel kastsituation).
• Utformad för kortvarig eller upprepad manövrering, exempelvis ljus, små pumpar eller extratillbehör.

Material och elektriska egenskaper

• Kapsling och knapp i svart utförande; materialval prioriterar funktion och hållbarhet framför estetik.
• Monteringsdiameter: Ø 8,5 mm — för standardpanelgenomföring.
• Lämplig för paneltjocklekar upp till ca. 2 mm (kort version).
• Elektriska anslutningar: flatstift/bladsko 6,3 mm (skruvutförande).
• Antal poler/anslutningar: 2.
• Ström- och effektkapacitet: vid 12 V / 24 V: 10 A / 120 W och 5 A / 60 W — lämplig för låg- till medelströmförbrukning.

Montering och anslutning

• Fästs i panel med Ø 8,5 mm hål; kort djup bakom panelen kräver mindre utrymme bakåt.
• Elektrisk anslutning via 6,3 mm bladsko — standard i fordons- och maskininstallationer; rekommenderas att använda lämpliga kabelskor och säkerställa god kontakt.
• Vid montering i korrosiva eller vibrerande miljöer rekommenderas korrekt täckning och fastsättning av anslutningar för att säkerställa långlivad kontaktfunktion.

Kompatibilitet och användningsområden

• Universell dragkontakt, kan användas i många fordons- och maskinapplikationer där en enkel dragstyrd av/på önskas.
• OE-referensen DAF 217641 anges enbart för jämförelseändamål och kan hjälpa vid utbyte i vissa DAF-applikationer.
• Lämplig för mekaniker, verkstäder och erfarna gör-det-själv-tekniker som behöver en pålitlig, enkel mekanisk kontakt.

Identifiering

• MPN: 145.80.25
• GTIN: 4026736057619
• Märke: Ej angivet (produkttexten refererar till Herth + Buss som ursprunglig producentbeteckning i beskrivningar).

Anmärkningar

• Uppgifter om ström- och effektbelastning avser kontinuerlig användning; vid högre startströmmar eller induktiva lastfall rekommenderas ytterligare skydd (relä, säkring).
• Produktbeskrivningen inkluderar tyska och engelska källuppgifter översatta till danska för tydlighet; målgruppen antas ha teknisk erfarenhet och kommer att bedöma lämplighet i förhållande till applikation.
