Schalt Batterikill Switch

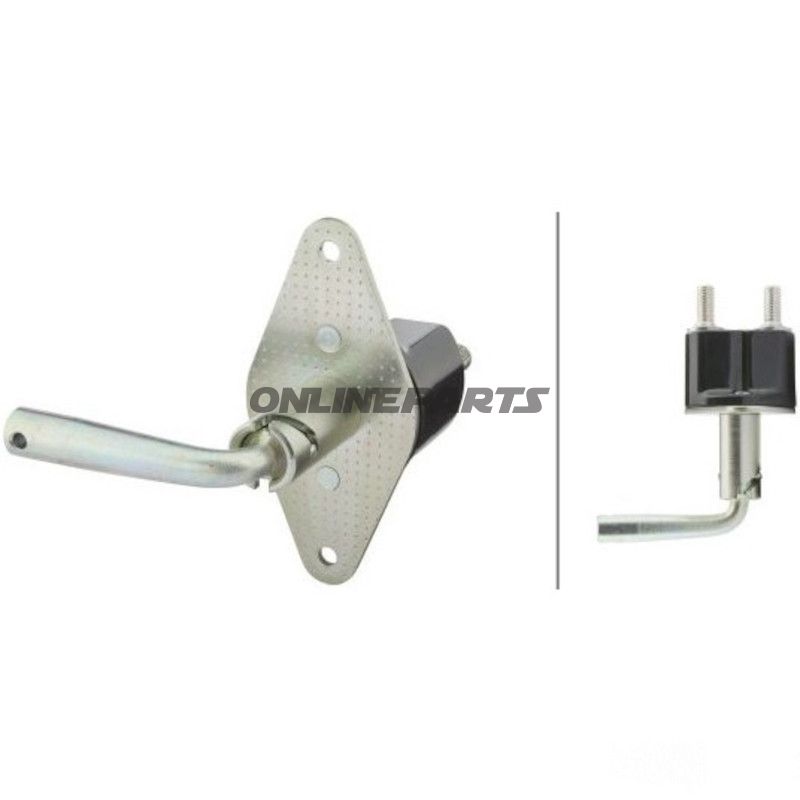

Batterikontakt (huvudströmbrytare) för batterihuvudledning – 100 A

Denna batterikontakt från Hella (GTIN: 4082300054583, MPN: 145.13.68) är en roterande huvudströmbrytare avsedd att bryta batteriets huvudledning säkert och pålitligt. Produkten används främst för att isolera batteriet vid service, förvaring eller i situationer där snabb frånkoppling är nödvändig för säkerhet och underhåll.

• Funktion: Vridbrytare med nyckelfunktion. Nyckeln kan dras ut i OFF-läget, vilket fysiskt säkerställer att kretsen är bruten och inte kan återaktiveras utan nyckel.
• Kontaktlägen: 2 positioner: 0 = av, 1 = på.
• Manövrering: Vridbrytare (låsfunktion).

Elektriska och mekaniska egenskaper

• Kontinuerlig belastningskapacitet: Max. 100 A vid omgivningstemperatur upp till 60 °C, förutsatt att anslutningen utförs med kabelskor/ringtungor på minst 50 mm².
• Kortvarig strömbärförmåga: Max. 2500 A vid 24 V i 10 sekunder (t.ex. startströmmar eller kortvariga högbelastningar).
• Montering och anslutning: Skruvanslutning M10 x 1,5. Två poler/anslutningar (ingång och utgång).
• Skyddsklasser: Nyckelsidan IPX4 (stänksäker), terminalsidan IP53 (skydd mot damm i skadlig mängd och vattenstänk).

Materialval och konstruktion

Kontakten är utförd i material lämpliga för batteriapplikationer: isolerande kapsling kombinerad med korrosionsbeständiga terminaler och bultar. Terminalerna är avsedda för mekaniskt fast och lågohmig anslutning med ringtungor eller kabelskor, vilket minimerar kontaktmotstånd och värmeutveckling vid höga strömmar. Nyckel- och vridmekanismen är konstruerad för upprepad manövrering utan komplexa elektroniska delar, vilket minskar sårbarheten för elektriska fel.

Kompatibilitet och användning

• Lämplig för 12 V och 24 V system i fordon, båtar och mobila installationer där huvudfrånkoppling krävs.
• Passar kablar med ringtungor på minst 50 mm² för att uppnå angiven kontinuerlig belastning utan överhettning.
• Typisk användning: huvudströmbrytare på batteriets plusledare vid service, förvaring eller som säkerhetsbrytare vid arbete på elsystemet.

Säkerhet och underhåll

• Säkerställ korrekt moment vid montering av M10-anslutningen för att undvika lösa förbindelser och överdriven värmeutveckling.
• Kontrollera terminalerna för korrosion och säkerställ att ringtunga eller kabelsko är korrekt dimensionerad och fastsatt.
• Vid upprepade höga startströmmar rekommenderas inspektion av kontaktens skick över tid, eftersom kortvariga höga strömmar kan påverka kontaktens livslängd.

Produktinformation

• Varumärke: Hella (ingår i produktens identifikation och tekniska data).
• MPN: 145.13.68.
• GTIN: 4082300054583.

Produkten är lämplig för mekaniker och erfarna motorcykelägare som behöver en pålitlig mekanisk huvudströmbrytare med nyckellås. Uppgifterna om strömbärförmåga och krav på kabelarea bör följas för att säkerställa korrekt och säker installation.
